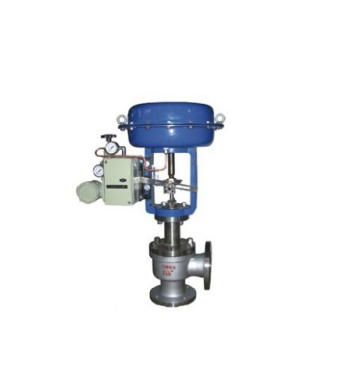

  • 产品名称:    ZJHJ气动薄膜角型调节阀
  • 产品介绍:
    采用顶部导向结构,实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小,使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节,可以避免结焦,堵塞,也便于自洁和水清洗,角型阀一般使用于底进侧出的场合,因为这样可使调节有较好的稳定性。

  • ZJHJ气动薄膜角型调节阀产品简介:
        采用顶部导向结构,实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小,使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节,可以避免结焦,堵塞,也便于自洁和水清洗,角型阀一般使用于底进侧出的场合,因为这样可使调节有较好的稳定性。

    阀体参数表:
    1. 阀体型式:铸造角型阀
    2. 公称通径:DN25 、32 、40 、50 、65 、80 、100 、125、150、200
    3. 公称压力:PN  1.6、2.5、4.0、6.4、10Mpa
    ANSI 150、300、 600Lb JIS  10K、20K、30K
    4. 连接方式:法兰: FF、RF、RTJ、等
    5. 焊接:SW、BW
    6. 法兰距:符合IEC 534
    7. 阀盖形式:标准型、加长型(散热、低温、波纹管密封)
    8. 填料:V型聚四氟乙烯、柔性石墨填料等
    9. 密封垫:金属夹石墨密封垫
    10. 执行机构:气动:薄膜多弹簧执行机构气开式、气关式 、双作用气缸式执行机构
    11. 电动:普通型381L  PSL、防爆型381L系列
    12. 定位器:电气阀门定位器、智能型数字定位器
    13. 附件:电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

    ZJHJ气动薄膜角型调节阀阀内参数:
    1. 阀芯型式:单座、套筒型阀芯
    2. 流量特性:等百分比、线性 、快开
    3. 内件材质:标准材质组合及使用温度、压力范围请参阅附录

    产品零部件材料:
    1. 阀体材质:WCB、WC9、CF8、CF8M等
    2. 阀盖材质:WCB、WC9、CF8、CF8M
    3. 阀芯材质:304、304+STL/PTFE、316、316+STL/PTFE
    4. 填料材质:“V”型PTFE、 柔性石墨、波纹管

    ZJHJ气动薄膜角型调节阀产品外形与结构尺寸:

    公称通径 DN(mm)

    L(mm)

    H1( mm)

    H(mm)

    ØA

    1.6、2.5(MPa)

    常温

    中温

    20

    100

    100

    349

    444

    285

    25

    115

    115

    350

    445

    285

    32

    130

    130

    358

    458

    285

    40

    130

    130

    378

    478

    285

    50

    150

    150

    393

    493

    285

    65

    170

    170

    494

    594

    360

    80

    190

    190

    503

    628

    360

    100

    215

    215

    521

    646

    360

    125

    250

    250

    634

    759

    360

    150

    275

    275

    696

    846

    470

    200

    325

    325

    715

    915

    470



    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
