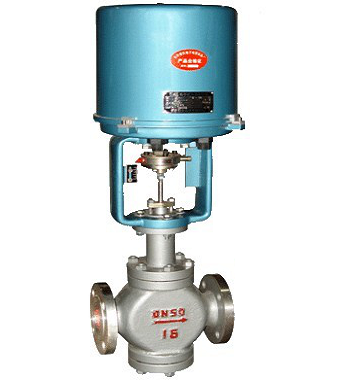

- 产品名称: ZDLP型电子式电动单座调节阀
- 产品介绍:
电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节机构阀芯采用顶导向,适用于对泄漏量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。
ZDLP型电子式电动单座调节阀产品简介：
由3810L系列电子式电动执行机构和单座调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节机构阀芯采用顶导向,适用于对泄漏量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。
产品执行标准：
设计制造：JB/T7387、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002
产品性能参数：公称通径mm
G3/4”
20
25
32
40
50
65
80
100
125
150
200
阀座通径mm
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
额定流量系数kv
0.08
0.12
0.2
0.32
0.5
0.8
1.2
2
3.2
5
8
12
20
32
50
80
120
200
280
450
公称压力(MPa)
1.6 4.0 6.4（常温）,4.0 6.4（中温）,0.6 4.0 6.4（低温）
行程(mm)
10
16
25
40
60
动作速度mm/s
4.2
2.1
3.5
1.7
3.4
工作温度℃
直线
直线，等百分经
法兰介质
-20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温）
法兰尺寸
铸铁法兰按JB78-59，铸钢法兰按JB79-59
法兰型式
法兰密封型式按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式，低温按准糟式
阀体材质
公称压力(MPa)
0.6
低温：-250℃～-60℃ ZG1r18Ni9Ti
1.6
常温:-20℃～+200℃ Ht200
4
常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
低温:-250℃～-60℃ ZG1Cr18Ni9Ti
6.4
常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
低温:-250℃～-60℃ ZG1Cr18Ni9Ti
阀芯材质
1Cr18Ni9
上阀盖型式
普通式（常温），热片式（中温），长劲式（低温）
配用电动执行机构型号
361LSA-08
361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LXA-08
361LXA-20
361LXB-30
361LXB-50
注：可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
ZDLP型电子式电动单座调节阀电动执行机构参数：型号
额定输出力N
速度mm/s
技术参数
361LSA-08
800
4.2
电源：AC220V 50Hz
361LXA-08
800
4.2
输入信号：DC4-20mA
361LSA-20
2000
2.1
DC1-5V
361LXA-20
2000
2.1
(信号线用屏蔽线)
361LSB-30
3000
3.5
输出开度信号：DC4～20mA
361LXB-30
3000
3.5
上盖防护等级：相当IP55
361LSB-50
5000
1.7
隔爆标志：ExdⅡBT4
361LXB-50
5000
1.7
361LSC-65
6500
2.8
技术参数表2：
项目
指标值
基本误差％
±2.5
回差％
2.5
死区％
1
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差％
2.5
允许泄量L/H
10-4×阀额定容量
允许压差：
公称通径
G3/4"
20
25
32
40
50
66
80
100
125
150
200
阀座直径
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
允许压差
≤公称压力
5.5
3.5
2
3
2
1.8
1.05
1.16
0.67
0.47
0.39
0.26
0.16
ZDLP型电子式电动单座调节阀产品零部件材料及适用工况：
公称通径
DN15-DN300
材料代号
C（WCB）
P（304）
R（316）
阀体、阀盖
WCB（ZG230-450）
ZG1Cr18Ni9Ti（304）
ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座
304或司钛莱合金堆焊
304或司钛莱合金堆焊
316或司钛莱合金堆焊
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
垫片
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
推杆、衬套
2Cr13
适用介质
水蒸汽油品类气液体
硝酸碱类腐蚀性气液体
醋酸类等腐蚀性气液体
常温型
-30～+250 F4：≤200℃
-40～+250 F4：≤200℃
-40～+250℃ F4：≤200℃
高温型
-30～+450℃
-40～+500℃
-40～+500℃
低温型
-40～-60℃、 -60～-100℃

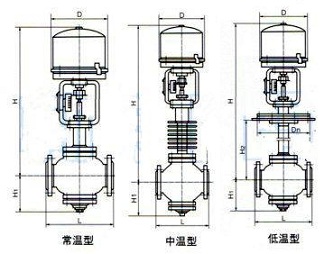

ZDLP电动常、中温单座阀外形尺寸表：
公称通径
L
H1
H
D
重量（Kg）
PN(MPa)
常温
中温
PN1.6
PN4.0,6.4MPa
1.6
4
6.4
MPa
常温
中温
G3/4"
-
75
75
30
497
534
225
-
12
14
20
-
180
190
50
637
747
225
-
25
28
25
185
190
200
115
671
813
225
24
28
31
32
200
210
210
120
682
833
225
26
29
32
40
220
230
235
130
739
890
225
36
45
49
50
250
255
265
145
769
920
225
39
49
53
65
275
285
295
180
971
1134
225
57
76
84
80
300
310
320
195
991
1154
225
72
95
105
100
350
355
370
200
1000
1163
310
85
109
120
125
410
425
440
245
1287
1499
310
150
175
190
150
450
460
475
255
1307
1519
310
187
231
251
200
550
560
570
295
1382
1594
310
242
365
395
ZDLP电动低温单座阀外形尺寸表
公称通径
D
DN
H1
-100℃
-200℃
-250℃
重量
H2
H
H2
H
H2
H
（Kg）
G3/4"
225
135
30
500
497
700
1232
900
11432
22
20
225
250
275
50
500
637
700
1254.5
900
1454.5
36
25
225
290
290
97
500
671
700
1302
900
1502
40
32
225
310
310
103
500
682
700
1314
900
1514
43
40
225
310
340
117
600
739
800
1370
1000
1570
61
50
225
340
370
132
600
769
800
1400
1000
1600
66
65
225
380
410
161
600
971
800
1643
1000
1843
98
80
225
410
500
171
600
991
800
1657
1000
1857
110
100
225
470
590
175
600
1000
800
1655
1000
1855
140
125
310
550
640
230
700
1287
900
1993
1100
2192
225
150
310
600
760
240
700
1307
900
2002
1100
2202
291
200
310
720
760
275
700
1382
900
2032
1100
2232
461
