- 产品名称: HPS高压单座调节阀
- 产品介绍:
一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。
HPS高压单座调节阀产品简介：
一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。HPS高压单座调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
阀体参数表1：阀体型式
单座铸造球型阀
公称通径
25、40、50、80mm
公称压力
ANSI 900、1500、2500；JIS 63K
连接型式
密封面型式
RF、RJ
法兰标准
JIS B2201-1984、ANSI B16.5-1981等
焊接标准
嵌接焊SW(40~80mm) 对接焊BW(80mm)
材料
碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
上阀盖
常温型
-5～+230℃
伸长I型
+230～+566℃
压盖型式
螺栓压紧式
密封填料
石棉编织填料、石墨填料
阀内件技术参数表2：
阀芯形式
单座柱塞型阀芯
流量特性
等百分比特性、线性特性
材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
主要性能参数：
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%
基本误差
带定位器
小于全行程的±1%
不带定位器
小于全行程的±5%
可调范围
50:01:00
执行器参数：
执行器型式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型)
供气压力
260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型)
气源接口
RC1/4"(HA、VA型)、RC1/2"(VP型)
环境温度
-30~+70℃
作用形式
气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

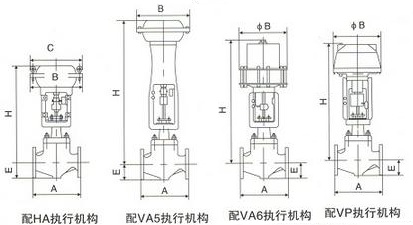

产品外形：
