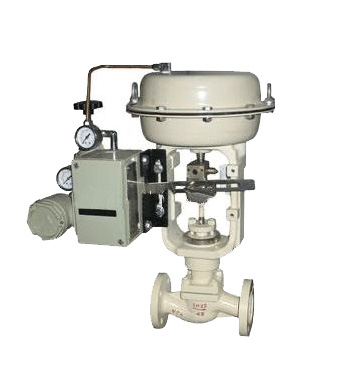

- 产品名称: HLS小口径单座调节阀
- 产品介绍:
结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。
HLS小口径单座调节阀产品简介：
结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大,产品符合GB/T4213-92。小口径单座调节阀订货须知:产品型号与名称、公称通径DN(mm)、公称压力、流量特性、阀体材质、额定流量系数、介质种类和温度范围、阀前后压力(压差)、电源电压和控制信号、其它特殊要求。
设计特点：
1. 等百分比特性(对数)，等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，CV3000调节阀具有相同的调节精度。
2. 线性特性(线性)，线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。
3. 抛物线特性，流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。
阀体技术参数：
1. 公称通径：20、25mm
2. 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
3. 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
4. 法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
5. 焊接连接：嵌接焊SW
6. 材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
7. 上阀盖形式：
常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
8. 压盖型式：螺栓压紧式
9. 填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料。
执行机构技术参数：
1. 型号：LHA多弹簧薄膜执行机构
2. 膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
3. 弹簧范围：20～100、80～240kPa
4. 供气压力：140～400kPa
5. 气源接口：Rc1/4”
6. 环境温度：-30～+70℃
7. 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
8. 附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
HLS小口径单座调节阀性能参数：
1. 泄漏量
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
2. 回差
带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
3. 基本误差
带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
4. 可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程：阀芯型式
阀座和流量特性
额定行程
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1
1.6
2.5
4
6.3
10
14
柱塞阀芯
金属阀座
等百分比（%）
14.3mm
○
△
△
△
△
△
△
△
△
△
线性（L）
○
○
○
○
○
△
△
△
△
△
△
△
△
△
软阀座
等百分比（%）
○
○
○
○
○
○
○
○
○
○
线性（L）
○
○
○
○
○
○
○
○
○
○
○
○
公称通径
20
√
√
√
√
√
√
√
√
√
√
√
√
25
√
√
√
√
√
√
√
√
√
√
√
√
√
√
法兰距 mm：
公称通径
A
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
JIS 16K RF
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
ANSI 600RF JIS 40K RF PN6.4
ANSI 150 RJ
ANSI 300 RJ
ANSI 600 RJ
JIS 20K 沟槽型嵌入型
JIS 30K沟槽型嵌入型
ANSI 300 LG
ANSI 600 SW、BW
20
184
190
194
206
-
206
206
198
208
203
206
25
184
193
197
210
197
210
210
198
212
206
210
HLS小口径单座调节阀结构尺寸：
执行机构
H
φB
C
E
常温型P
伸长Ⅰ型E1
伸长Ⅱ型E2I
伸长Ⅱ型E2W
LHA1D、R
375
525
685
900
218
230
40
LHA2D、R
450
600
760
975
267
281
40
