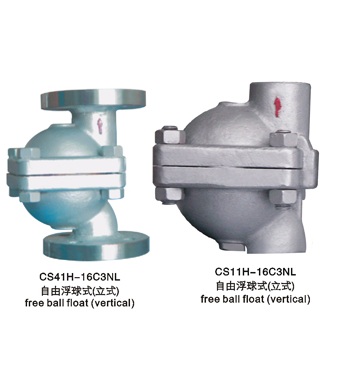

- 产品名称: CS11H/CS41H-3NL立式自由浮球式机械型疏水阀
- 产品介绍:
适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上，自动排除凝结水并阻止蒸汽泄漏，可防止加热设备及蒸汽管线水锤现象的产生，确保其设备及管线在最佳工况下运行。该阀还是节能产品，对提高加热系统及设备的热效率，节省能源起着重要作用。
CS11H/CS41H-3NL立式自由浮球式机械型疏水阀简介：
目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外最先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的最大优点是可垂直安装于蒸汽管道上，使用方便。
产品用途：
适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上，自动排除凝结水并阻止蒸汽泄漏，可防止加热设备及蒸汽管线水锤现象的产生，确保其设备及管线在最佳工况下运行。该阀还是节能产品，对提高加热系统及设备的热效率，节省能源起着重要作用。
工作原理：
结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
设计特点：
1. 能连续排水、性能稳定、排水量大、漏水量小。
2. 能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3. 有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
CS11H/CS41H-3NL立式自由浮球式机械型疏水阀产品性能和技术参数：
技术规范基本设计：JB/T 9093
测 试：GB/T 12251
产品规格产品型号：CS41H-3NL、CS11H-3NL
尺寸范围：DN15～DN100
压力等级：1.6～6.4MPa
壳体材料：碳钢、不锈钢
适用介质：蒸汽、空气
操作方式：自动
产品零部件材料：阀体
铸铁/碳钢
阀盖
铸铁/碳钢
浮球
不锈钢
阀座
铬不锈钢
垫片
不锈钢金属缠绕垫
内置过滤网
不锈钢
CS11H/CS41H-3NL立式自由浮球式机械型疏水阀产品外形与结构尺寸：
型号
公称通径
公称压力PN（MPa）
管螺纹G/in
外形尺寸（mm）
CS11H-16/25-3NL
15
1.6 2.5
G1/2
125
20
G3/4
125
25
G1
125
32
G11/4
200
40
G11/2
200
50
G2
200
型号
公称
公称压力PN（MPa）
外形尺寸（mm）
通径
L
D
D1
D2
f
d
Z-Φd
CS41H-16/25-3NL
15
1.6
160
95
65
45
2
14
‘4/14
20
2.5
160
105
75
55
2
14
‘4/14
25
160
115
85
65
2
14
‘4/14
32
250
140
100
78
2
16
’4/18
40
250
150
110
85
3
16
‘4/18
50
250
165
125
100
3
16
‘4/18
