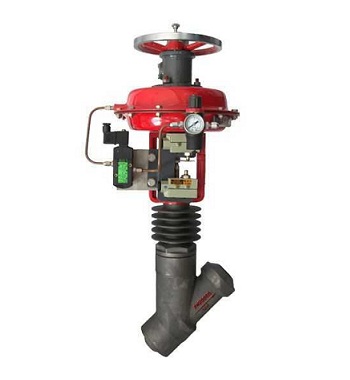

- 产品名称: SY4500Y型气动疏水阀
- 产品介绍:
该系列阀门具有体积小、重量轻、结构紧凑、开关灵敏、密封性好、耐冲刷等特点。该系列阀门完全符合ASME B16.标准,具备国际一流的品质,可广泛应用于超临界、超超临界机组。
SY4500Y型气动疏水阀产品简介:
该系列阀门具有体积小、重量轻、结构紧凑、开关灵敏、密封性好、耐冲刷等特点。该系列阀门完全符合ASME B16.标准,具备国际一流的品质,可广泛应用于超临界、超超临界机组。
产品用途:
广泛应用于火电厂等行业,安装在火电机组蒸汽管道上,按其部位可分为:主蒸汽管道疏水阀;再热热管道疏水阀;冷再热管道疏水阀;一段、二段、三段、四段、五段、六段抽汽管道疏水阀及其它。
其作用是:在机组启动阶段,排出各段蒸汽管道中的汽水混合物,直到气缸正常运行。另外在汽机出现故障或甩负荷时,按程序将疏水阀打开,将管路中蒸汽/水排至疏水扩容器,保证系统安全。
工作原理:
当蒸汽冷凝时释放蒸发焓形成冷凝水,冷凝水中只含有饱和水焓,为了确保系统的最大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄漏。
可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。
设计标准:
设计制造:ASME B16.34JB/T3595
检查与试验:JB/T3595 MSSSP-61
连接端:
承插焊:ASME B16.11
对接焊:ASME B16.25
法兰连接:ASME B16.5
设计等级:特殊级/限制级/标准级
SY4500Y型气动疏水阀设计特点:
① 阀体为锻造Y型,流通阻力小,Cv值大。
② 阀芯上带有节流片,有效保护密封面,延长阀门使用寿命。
③ 阀芯阀座堆焊硬质合金,经过特殊工艺和加工处理,防汽蚀、耐冲刷。
④ 阀芯上加工有两道引导环,阀杆受力均衡,动作灵活,不易发生卡塞现象。
⑤ 阀杆填料全部为美国进口Garlock,化学性和柔韧型好,摩擦小,零外漏,使用寿命长(平均可用4-5年).
⑥ 开关速度快,一般3~5秒,有效保护系统安全,大大的减少密封面受介质冲刷时间。
⑦ 阀盖上设有散热片,充分散热,保障气动执行机构和电磁阀等附件不会受到高温冲击而失效。
⑧ 中腔垫片为夹丝高目柔性石墨垫,比一般柔性石墨垫具有更好的密封特性和可靠性。
技术参数:
公称通径: 3/4″~ 6″
公称压力等级:ANSI 150lb ~ 4500lb
介质温度:20℃-610℃
执行机构:气动执行机构(可选电动)
气源压力(MPa):0.2 ~ 0.3
弹簧范围(KPa):20-100;80-200;
泄漏:零泄露
产品性能参数:
阀体类型: Y型45°角
阀体材质: A105、F22、F91、F92、F316L、F316H、F304
阀盖:基本型、散热型
内件:
整体式:整体堆焊式阀座
内件更换式:阀座、阀瓣、阀盖快速更换,维护性能好,半小时内实现内件更新。
填料:夹不锈钢丝柔性石墨
流量特性: 快开
执行机构两种执行机构供选择:
气动薄膜式执行机构
活塞式执行机构
SY4500Y型气动疏水阀产品零部件材料:阀体
阀座
阀瓣
阀杆
填料箱
填料
A105
A105+STELITE
12Cr1MoV+STELITE
F6a
A105
Flexible Grahite
F22
F22+STELITE
F22+STELITE
12Cr1Mo1V
F22
Flexible Grahite
12Cr1MoV
12Cr1MoV+STELITE
12Cr1MoV+STELITE
12Cr1Mo1V
12Cr1MoV
Flexible Grahite
F91
F91+STELITE
F91+STELITE
12Cr1Mo1V
F91
Flexible Grahite
F92
F92+STELITE
F92+STELITE
12Cr1Mo1V
F92
Flexible Grahite
F316
F316+STELITE
F316+STELITE
F316
F316
Flexible Grahite
