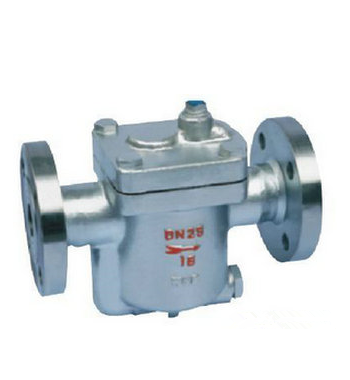

- 产品名称: ES系列钟型浮子倒吊桶式疏水阀
- 产品介绍:
用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
ES系列钟型浮子倒吊桶式疏水阀产品简介：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
产品用途：
用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
产品性能参数和零件材质：
1. 最低工作压力：0.01Mpa
2. 最小过冷度：小于0度
3. 最高负荷漏气率：小于0
4. 最高允许背压率：85%
5. 铸钢最高允许温度：425度
6. 不锈钢最高允许温度：525度
7. 适用介质：饱和蒸汽/凝结水
8. 排空气装置：合金/不锈钢
9. 阀体/阀盖：WCB/304
10. 吊桶：不锈钢
11. 阀座：2Cr13/304
12. 过滤网：不锈钢
ES系列钟型浮子倒吊桶式疏水阀产品的设计特点与性能：
1. 对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2. 无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3. 内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4. 背压率高。（90％）。
5. 汽水分离可靠（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
6. 敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。（非凝结性的高温空气也可排除）。
产品的外形与结构尺寸：产品型号
公称通径
连接方式
使用压力范围
最高允许温度℃
阀体材质
外形尺寸（mm）
DN
(Mpa)
L
H1
H2
W
ES5
15
内螺纹
0.01~0.3·0.7·1.1·1.6
350
ZG1Cr18Ni89Ti
138
72
94
103
(CS15H-3·7·11·16)
20
ZG1/2“-1”
25
WSH5
15
内螺纹
0.01~0.3·0.7·1.1·1.6·2.1
350
ZG1Cr18Ni89Ti
138
72
94
103
(CS15H-3·7·11·16P)
20
ZG1/2“~1”
25
WSH5F
15
法兰
0.01~0.3·0.7·1.1·1.6·2.1
350
WCB
210
72
94
103
(CS45H-3·7·11·16P)
20
25
ES8B
15
内螺纹
0.01~0.5·0.8·1.6
220
WCB
138
72
94
103
(CS15H-5·8·16)
20
ZG1/2“~1”
25
ES8N
15
内螺纹
0.01~0.5·0.8·1.6
220
WCB
138
72
94
103
(CS15H-5·8·16)
20
ZG1/2“~1”
25
ES8BF
15
法兰
0.01~0.5·0.8·1.6
220
WCB
210
72
94
103
(CS45H-5·8·16)
20
25
ES8NF
15
法兰
0.01~0.5·0.8·1.6
220
WCB
210
72
94
103
(CS45H-5·8·16)
20
25
ES10
20~40
内螺纹
0.01~0.8·1.2·1.6
220
WCB
200
93
132
142
(CS15H-8·12·16)
ZG1/2“~1”
ES10F
15~25
法兰
0.01~0.8·1.2·1.6
220
WCB
270
93
132
142
(CS45H-8·12·16)
32~50
ES12N
15~25
法兰
0.01~1.6
200
WCB
280
93
132
142
(CS45H-16)
32~50
ES系列钟型浮子倒吊桶式疏水阀连续排水量：
