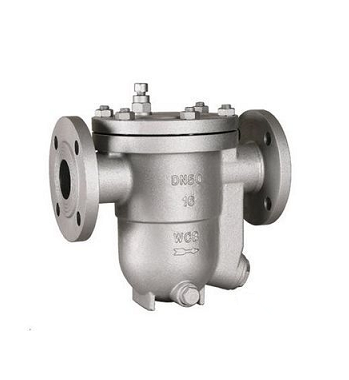

- 产品名称: CS41H自由浮球式机械型疏水阀
- 产品介绍:
适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上,自动排除凝结水并阻止蒸汽泄漏,可防止加热设备及蒸汽管线水锤现象的产生,确保其设备及管线在最佳工况下运行。该阀还是节能产品,对提高加热系统及设备的热效率,节省能源起着重要作用。
CS41H自由浮球式机械型疏水阀简介:
自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上,自动排除凝结水并阻止蒸汽泄漏,可防止加热设备及蒸汽管线水锤现象的产生,确保其设备及管线在最佳工况下运行。该阀还是节能产品,对提高加热系统及设备的热效率,节省能源起着重要作用。
工作原理:
没有杠杆或其它五金件连接,自由浮球完全凭借液体的浮力作用运动。根据进入阀体的冷凝水量的大小同步调节自由浮球和阀嘴之间的距离,浮球本身就像一个阀门一样来调节阀嘴开启的大小及关闭。作为自由浮球本身一个高精度研磨的空心球体就是阀门,整个浮球表面就可以作为阀门密封面来使用。
由于浮球是靠疏水阀阀体里面液体的浮力作用来运动而且蒸汽疏水阀里面冷凝水的液位总是高于阀嘴,所以阀嘴总是处于一个液封的状态,可以保证没有蒸汽泄漏。正是由于这种结构,浮球的阀座更稳定,更好的提升密封性保护。3点式支座,含有能完全关闭阀嘴的2个导向点,这两个导向点加上阀嘴变成浮球的3点式支座。带有这种3点支座结构的疏水阀,可以确保在冷凝水量极小的时候没有液封的状态下仍能确保没有蒸汽(或者空气或者气体)泄漏。
设计特点:
1. 连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率;
2. 蒸汽压力变化时不受影响,浮球能自动调节阀座孔的开度,工作连续,性能稳定;
3. 排空气性能好,有自动或手动排空气装置,无气锁现象,工作平稳无噪音。
产品性能参数:公称通径
DN15-DN150
节能效果
15%~40%
最低工作压力
0.01Mpa
最高允许温度
425℃
最小过冷度
0℃
最高允许背压率
85%
CS41H自由浮球式机械型疏水阀产品零部件材料:
阀体
铸铁/碳钢
阀盖
铸铁/碳钢
浮球
不锈钢
阀座
铬不锈钢
垫片
不锈钢金属缠绕垫
内置过滤网
不锈钢
产品外形与结构尺寸:
产品型号
口径
尺寸Dimensions
Production Type
DN
L
H
D
D1
D2
b
f
Z-φd
15
195
195
95
65
45
14
2
4-φ14
CS41H-
16
C-B
25
20
195
200
105
75
55
14
2
4-φ14
40
25
215
225
115
85
65
14
2
4-φ14
CS41H-
16
C-D
25
270
245
115
85
65
14
2
4-φ14
25
32
270
250
135
100
78
16
2
4-φ18
40
40
280
290
145
110
85
16
3
4-φ18
50
290
300
160
125
100
16
3
4-φ18
CS41H-
16
C-F
50
410
380
160
125
100
16
3
4-φ18
25
65
410
380
180
145
120
18
3
4-φ18
80
430
420
195
160
135
20
3
8-φ18
100
430
440
215
180
155
20
3
8-φ18
125
480
510
245
210
185
22
3
8-φ18
150
480
510
280
240
210
24
3
8-φ23
CS41H-16C-G
80
550
390
195
160
135
20
3
8-φ18
CS41H-25C-G
100
550
410
215
180
155
20
3
8-φ18
CS41H自由浮球式机械型疏水阀产品排水量表:
型号
通径 mm
最高工作压力
不同压差 (△P)下的排水量(Kg/h)
0.5
0.2
0.4
0.6
0.8
1
1.2
1.6
2
2.5
3
3.5
4
CS11H-16
15
0.4
310
500
620
CS11H-16C
20
0.8
260
390
500
550
580
CS41H-16
25
1.2
300
340
370
400
430
460
490
1.6
260
290
320
350
380
410
440
470
CS11H-16
15
0.4
490
750
980
CS41H-16
20
0.8
430
650
760
820
890
CS11H-16C
25
1.2
400
510
570
620
700
760
820
CS41H-16C
1.6
390
450
510
570
620
700
760
CS41H-25
2.5
280
340
380
440
500
560
620
CS41H-40
4
290
330
380
430
480
520
560
CS41H-16
25
0.4
1850
2500
2980
CS41H-16C
32
0.8
1250
1900
2100
2450
2750
CS41H-25
40
1.2
900
1450
1650
1900
2100
2250
2400
CS41H-40
50
1.6
1200
1560
1450
1450
1650
1750
2100
2.5
700
850
950
1050
1200
1350
1650
4
700
750
800
860
920
980
1050
1150
CS41H-16
40
0.4
2800
4250
5800
CS41H-16C
0.8
1800
2980
3650
4250
4750
CS41H-25
50
1.2
2500
3000
3450
3900
4100
4500
CS41H-40
1.6
2150
2650
3000
3300
3600
3950
4100
2.5
2100
2650
3000
3300
3650
3900
4
1000
1350
1650
1950
2250
2500
2750
3000
CS41H-16
50
0.4
5000
8500
####
CS41H-16C
65
0.8
4200
6200
7800
8900
9500
CS41H-25
80
1.2
2200
3600
4700
5500
6200
6800
7600
CS41H-40
100
1.6
3600
4400
5000
5400
5900
6100
6800
150
2.5
3200
3600
3900
4200
4700
5100
5400
4
2850
3000
3250
3700
3950
4050
4400
5000
