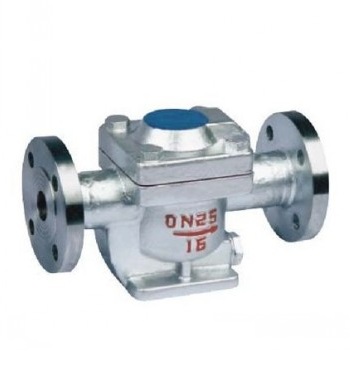

- 产品名称: CS15H CS45H自由半浮球式蒸汽疏水阀
- 产品介绍:
它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。
CS15H CS45H自由半浮球式蒸汽疏水阀产品简介：
机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。自由半浮球式蒸汽疏水阀用于蒸汽加热设备，蒸汽管网凝结水回收系统。
产品工作原理：
只有一个半浮球式的球桶为活动部件，开口朝下，球桶 即是启闭件，又是密封件。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。由于阀座处于水封隔离，水汽分开，工作时无蒸汽泄漏。
设计特点：
1. 半浮球式的球桶为活动部件，开头朝下，球桶既是启闭又是密封件。
2. 内装空气排放装置，活动部件为不锈钢，耐磨耐腐蚀，使用寿命长。
3. 因蒸汽不能达到水封的阀座孔(顶部水封)，所以无蒸汽损失，高效节能。
CS15H CS45H自由半浮球式蒸汽疏水阀产品性能参数和零部件材料：型号
CS15H
CS45H
适用温度/℃
≤250
适用介质
蒸汽、凝结水
无负荷漏汽率/%
≤0.1
过冷度/℃
≤3
最高允许背压率
85%
最低工作压力
0.05MPa
材料
阀体、阀盖
HT300
半浮球
不锈钢
发射管
不锈钢
阀座
硅酸铜铸铁
密封垫片
石墨
产品外形与结构尺寸：
CS15H CS45H自由半浮球式蒸汽疏水阀主要外形和连接尺寸：产品型号
公称通径
L
G
H
Hl
WT(Kg)
DN
CS15H-16C
15
155
1/2″
142
80
5.4
CS15H-25
20
155
3/4″
142
80
5.5
CS15H-40
25
155
1″
142
80
5.6
32
180
11/4″
200
105
5.7
40
180
11/2″
200
105
6
50
180
2″
200
105
6.5
产品型号
公称通径
L
D
D1
D2
b
Z-φd
H
H1
WT
DN
(Kg)
CS45H-16C
15
210
95
65
45
14
4-φ14
142
65
10
CS45H-25
20
210
105
75
55
14
4-φ14
142
65
13
CS45H-40
25
230
115
85
65
14
4-φ14
142
65
16
32
270
135
100
78
16
4-φ18
200
105
18
40
270
145
110
85
16
4-φ18
200
105
20
50
270
160
125
100
16
4-φ18
200
105
23
