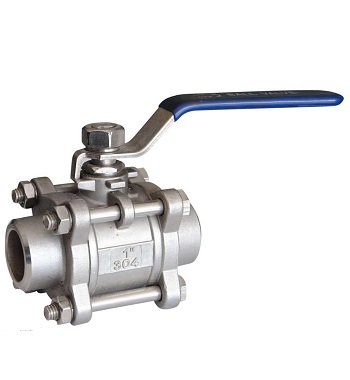

- 产品名称: Q61F三片式对焊球阀
- 产品介绍:
适用于PN1.0～4.0MPa，工作温度-29～180℃或-29～300℃的各种管路上，用于截断或接通管路中的介质。
Q61F三片式对焊球阀产品简介：
适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
工作原理：
开启过程
在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
设计特点：
① 流体阻力小，其阻力系数与同长度的管段相等。
② 结构简单、体积小、重量轻。
③ 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
④ 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
⑤ 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
⑥ 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
⑦ 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。法兰球阀，法兰闸阀，刀形闸阀。
Q61F三片式对焊球阀产品性能参数：
1. 公称压力：1.6-6.4MPa
2. 适用温度范围：-20～232℃～350℃
3. 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
4. 对焊标准（BW）：GB12224·ANSI B16·25
产品零部件材料：序号
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
碳钢WCB
4
球体
不锈钢SS316
不锈钢SS304
5
阀杆
不锈钢SS316
不锈钢SS316
6
螺母
不锈钢SS304
不锈钢SS304
7
垫圈
不锈钢SS304
不锈钢SS304
8
手柄套
塑料
塑料
9
手柄
不锈钢SS304
不锈钢SS304
10
阀杆螺母
不锈钢SS304
不锈钢SS304
11
垫圈
不锈钢SS304
不锈钢SS304
12
填料压盖螺母
不锈钢SS304
不锈钢SS304
13
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
14
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
16
螺栓
不锈钢SS304
不锈钢SS304
Q61F三片式对焊球阀产品外形与结构尺寸：
SIZE
1/4″
3/8″
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
21/2″
3
4
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
60
60
70
85
95
110
130
150
190
210
268
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
C
14
17.5
22.7
27.5
33.5
42
48.6
60.5
76.3
90
106.5
注：三片式系列球阀均可带国际标准ISO支架和锁定装置。
