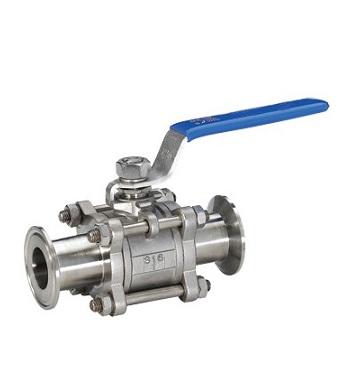

  • 产品名称:    Q81F三片式卡箍球阀
  • 产品介绍:
    用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。适用于城建、化工、冶金、石油、制药、食品、饮料、环保。
  • Q81F三片式卡箍球阀产品简介:
           属于手动类球阀球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。此阀门适用于城建、化工、冶金、石油、制药、食品、饮料、环保。

    工作原理:
    开启过程
    在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
    当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
    阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
    直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
    关闭过程
    关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
    继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
    快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
    手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

    设计特点:
    1. 连接操作是非常简易,无需特殊的专业技能,普通工人经过简单的培训即可操作。
    2. 操作简单,所需要的操作空间变小,这为日后的维修带来了许多方便条件。
    3. 维修和更换时,只需松开两片卡箍即可任意更找、转动、修改一段管道。不需破坏周围墙体,减少了维修时间和维修费用。

    Q81F三片式卡箍球阀产品性能参数:
    1.公称压力:1.6-6.4MPa
    2.适用温度范围:-20~232℃~350℃
    3.适用介质:水、油、气及某些腐蚀性液体(W.O.G)。

    产品零部件材料:

    序号

    零件名称

    材质

    1

    阀体

    不锈钢CF8M

    2

    阀盖

    不锈钢CF8M

    3

    球体

    不锈钢SS316

    4

    螺栓垫片

    不锈钢SS304

    5

    螺栓螺母

    不锈钢SS304

    6

    螺栓

    不锈钢SS304

    7

    密封圈

    聚四氟乙烯PTFE

    8

    阀体密封圈

    聚四氟乙烯PTFE

    9

    止推垫圈

    聚四氟乙烯PTFE

    10

    阀杆密封垫

    聚四氟乙烯PTFE

    11

    阀杆

    不锈钢SS316

    12

    填料压盖螺母

    不锈钢SS304

    13

    手柄螺母

    不锈钢SS304

    14

    手柄垫圈

    不锈钢SS304

    15

    挂锁装置

    不锈钢SS304(OQTION)

    16

    手柄

    不锈钢SS304

    17

    手柄套

    塑料

    Q81F三片式卡箍球阀产品外形与结构尺寸:



    SIZE

    1/2″

    3/4″

    1″

    1 1/4″

    1 1/2″

    2″

    21/2″

    3″

    4″

    PORT

    9.6

    15.9

    22.2

    28.5

    34.9

    47.5

    60.2

    72.9

    97.4

    L

    75

    90

    100

    110

    125

    150

    190

    220

    270

    D

    25

    25

    20.4

    50.4

    50.4

    63.9

    77.4

    90

    118.9

    S

    20.24

    20.24

    43.6

    43.6

    43.6

    56.3

    70.6

    83.3

    110.3

    H

    64

    67

    83

    89

    100

    108

    150

    161

    180

    T1

    2.85

    2.85

    2.85

    2.85

    2.85

    2.85

    2.85

    T2

    3.63

    3.63

    4.75

    4.75

    E

    125

    125

    140

    140

    200

    200

    250

    250

    290

    注:三片式系列球阀均可带国际标准ISO支架和锁定装置。

    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
上一产品:Q61F三片式加长对焊球阀
下一产品:Q11F三片式内螺纹球阀
