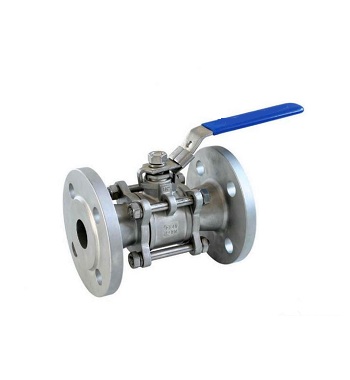

- 产品名称: Q41F三片式法兰球阀
- 产品介绍:
主要用于接通或阻断管路适用介质，尤以用在要求迅速开闭的部位更佳，如应急卸荷等处。
Q41F三片式法兰球阀产品简介：
由于采用台湾硅溶胶铸造或锻压技术。其具有结构简单，零件少，重量轻，密封性能好等优点，广泛应用于石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政、原子能、航空、火箭等各部门，以及人们日常生活中。主要用于接通或阻断管路适用介质，尤以用在要求迅速开闭的部位更佳，如应急卸荷等处。
工作原理：
根据密封座结构不同又分为固定密封座和带活动密封座两种。在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠适用介质的压力将球体紧压在后面的阀座上，保证阀门的密封。
设计特点：
1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q41F三片式法兰球阀产品性能参数：公称压力
PN
2.5,4
MPa
强度试验压力
PT
3.8,6,9,6
低压气密封试验压力
0.6
高压密封试验压力
2.8,4,4,7.04
适用介质
25F-25C/40C
Q41F-25P/40P
25R-Q41F/40R
水、油品、气
硝酸类
醋酸娄
适用温度
-40-210℃
产品零部件材料：
序号
零件名称
材质
不锈钢
碳钢
1
螺栓
不锈钢SS304
碳钢
2
弹簧垫圈
不锈钢SS304
不锈钢SS304
3
螺母
不锈钢SS304
碳钢
4
阀盖
不锈钢CF8/CF8M
碳钢WCB
5
阀体
不锈钢CF8/CF8M
碳钢WCB
6
球
不锈钢CF8
不锈钢CF8
7
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
阀杆
不锈钢SS316
不锈钢SS304
9
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
10
压紧螺母
不锈钢SS316
不锈钢SS304
11
弹簧垫圈
不锈钢SS304
不锈钢SS304
12
螺母
不锈钢SS304
不锈钢SS304
13
手柄
不锈钢SS304
不锈钢SS304
Q41F三片式法兰球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】SIZE
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
21/2″
3″
4″
d
15
20
25
32
38
50
65
76
100
L
130
150
160
180
200
230
290
310
350
D
95
105
115
135
145
160
180
195
230
D1
65
75
85
100
110
125
145
160
190
D2
45
55
65
78
85
100
120
135
160
b
14
16
16
18
18
20
22
24
24
f
2
2
2
3
3
3
3
3
3
H
75
95
90
110
130
140
170
180
250
W
130
140
140
170
200
220
350
350
550
n-do
4/14
4/14
4/14
4/18
4/18
8/18
8/18
8/18
8/22
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
