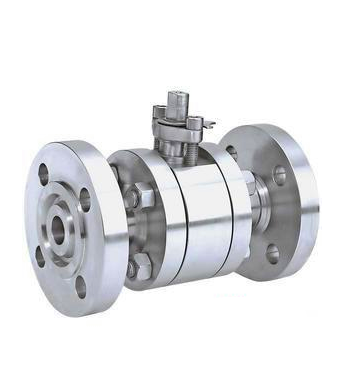

- 产品名称: Q41H三段式锻打硬密封法兰球阀
- 产品介绍:
适用温度范围广，各种金属材料的热膨胀系数相差不大，只要选用得当，可以达到基本一致，有利于协调温差变形。
Q41H三段式锻打硬密封法兰球阀产品简介：
采用金属对金属的密封副即金属密封球阀，其特点是球体和阀体都是用耐高温的金属材料制造，阀座为金属或耐热合金（如钴铬钨硬质合金等）制造。适用温度范围广，各种金属材料的热膨胀系数相差不大，只要选用得当，可以达到基本一致，有利于协调温差变形。
产品执行标准：设计标准
GB/T12224,GB/T8464
压力和温度额定值
GB/T12224
连接螺纹标准
G Rc Rp NPT BSP
BSPT DIN259/299
试验与检验标准
GB/T13927
Q41H三段式锻打硬密封法兰球阀设计特点：
1. 采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。
2. 根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。
3. 采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。
产品工作原理：
1．内螺纹硬密封球阀采用金属对金属的密封副即金属密封球阀，球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，阀座密封面的最高硬度可达HRC72。
2．金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时，由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封。弹簧的载荷足以提供阀座与球体间可靠密封，特别是在低压条件下。
Q41H三段式锻打硬密封法兰球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
尺寸（mm）
L
d1
L1
D
D1
D2
b
z-φd
H
mm
in
全通径FP
缩径
全通径FP
缩径
全通径FP
缩径
Q41
RP
RP
RP
15
1/2″
130
-
15
-
-
-
95
65
45
14
4-14
62
20
3/4″
140
-
20
-
-
-
105
75
55
14
4-14
68
25
1″
150
-
25
-
-
-
115
85
65
14
4-14
75
32
1 1/4″
165
-
32
-
-
-
135
100
78
16
4-14
85
40
1 1/2″
182
-
40
-
-
-
145
110
85
16
4-18
95
50
2″
200
-
50
-
-
-
160
125
100
16
4-18
110
65
2 1/2″
220
-
65
-
-
-
180
145
120
18
4-18
130
80
3″
250
80
-
-
195
160
135
20
4-18
155
100
4″
280
100
-
-
215
180
155
20
8-18
180
125
5″
320
125
-
-
245
210
185
22
8-18
250
150
6″
360
150
-
-
280
240
210
24
8-23
275
200
8″
400
200
-
-
335
295
265
26
12-23
330
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
