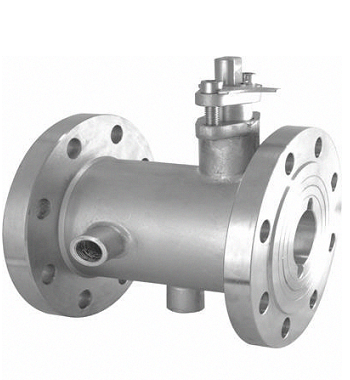

- 产品名称: BQ41F保温夹套球阀
- 产品介绍:
主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。
BQ41F保温夹套球阀产品简介：
根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。
主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。
产品执行标准：
1. 设计制造标准：GB/T12224、ASME B 16.34
2. 结构长度标准：GB/T 12221-2005、ASME B 16.10
3. 连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
4. 压力温度等级：GB/T 12224-2005
5. 试验检验标准：GB/T 13927-2008、JB/T9092、API 598
设计特点：
采用整体式夹套结构设计，更能均匀地保温、保冷，比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
BQ41F保温夹套球阀产品性能参数：公称压力（MPa）
1.6
2.5
4
密封试验压力（MPa）
1.76
2.75
4.4
壳体试验压力（MPa）
2.4
3.75
6
适用温度（℃）
≤150℃
材料
阀体、侧体
WCB,CF8,CF3
球体
304SS,316SS
填料
聚四氟乙烯
手轮，手柄
SS
阀杆
304SS,316SS
密封
聚四氟乙烯、304SS
产品零部件材料：
序号
零件名称
材质
GB
ASTM
1
夹套
25
105
2
阀座
WCB
A216-WCB
3
阀体
25
A105
4
密封圈
PTFE、对位聚苯
5
球体
6
阀杆
1Cr13
A247-410
7
填料
柔性石墨
8
填料压盖
WCB
A216-WCB
BQ41F保温夹套球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径（DN）
d
L
D
E
Q
H
W
管螺纹
（mm）
（in）
（mm）
（in）
P
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2 1/2"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
1000
G3/4"
200
8"
203
330
300
12"
100
495
410
1300
G3/4"
备注
法兰尺寸可按各种标准及用户要求设计制造。
