- 产品名称: Q641F型不锈钢气动球阀
- 产品介绍:
适合于大规模集中控制的管路阀门,特别是阀门适用现场不适用电源等驱动源的场合。

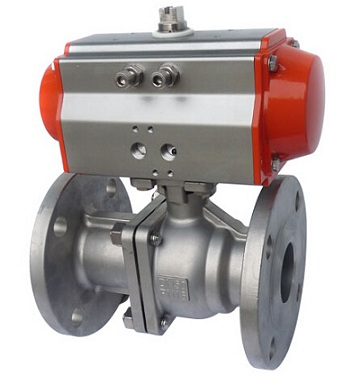

Q641F型不锈钢气动球阀产品简介:
在法兰球阀上装置气动执行器、电磁阀、气源三联件等组件后,可实现远程自动控制的一种压缩空气驱动的自控球阀。适合于大规模集中控制的管路阀门,特别是阀门适用现场不适用电源等驱动源的场合。这种不锈钢气动球阀也可以加装手轮机构,通过锁定开关的可实现自动和手动的切换。根据工况需要客户根据实际工况需要选用单作用气动执行器和双作用执行器以实现不同的控制要求。
产品执行标准:
1. 设计规范:API 6D API 608 BS 5351 GB/T12237
2. 结构长度:ASME B16.10 GB/T 12221
3. 法兰连接:ASME B16.5 GB/T 9113
4. 试验与检验:GB/T 13927 API 598 API 6D
气动执行器的选型:
1.选用气动执行器的时候,先确定阀门的扭矩,再根据介质增加安全值
2.水蒸气或非润滑的介质增加25%安全值
3.非润滑的干气介质增加60%安全值
4.非润滑用气体输送的颗粒粉料增加100%安全值
5.对于清洁、无摩擦的润滑介质增加20%安全值
6.最后再根据气源工作压力,查找单双作用式扭矩表,可得到准确的单作用和双作用气动执行器型号。
Q641F型不锈钢气动球阀设计特点:
1) 流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2) 止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3) 阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4) 阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5) 由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6) 下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7) 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
8) 动执行器结构简单,安装方便,特别是小口径气动法兰球阀较电动法兰球阀价格优势明显;
9) 加装防爆电磁阀,可适用于防爆的场合;
10) 驱动是压缩空气,能源消耗低。
11) 气动执行器参数和优点:
12) 采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
13) 齿轮式双活塞,输出力矩大,体积小。
14) 气缸选用铝金材料,重量轻、外形美观。
15) 可在顶部、底部安装手动操作机构。
16) 齿条式连接可调节开启角度、额定流量。
17) 执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
18) IS05211标准连接为产品的安装更换提供了方便。
19) 两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
试验压力:试验压力
公称压力(Mpa)
压力级(class)
JIS(Mpa)
(Mpa)
1.6
2.5
4
6.4
10
150
300
600
10K
20K
强度试验
2.4
3.8
6
9.6
15
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7
11
2.2
5.6
11.2
1.5
2.8
气密试验
0.5~0.7
性能参数和零部件材质表:
公称通径mm
DN15-DN300
材料代号
C
P
R
主要零件
阀 体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球 体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀 杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增强聚四氟乙烯 对位聚苯
填 料
聚四氟乙烯 柔性石墨
适用工况
适用介质
蒸汽、水、油品
硝酸类
醋酸类
适用温度
-28℃ - 300℃
执行器
型 号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa
产品零部件材料:

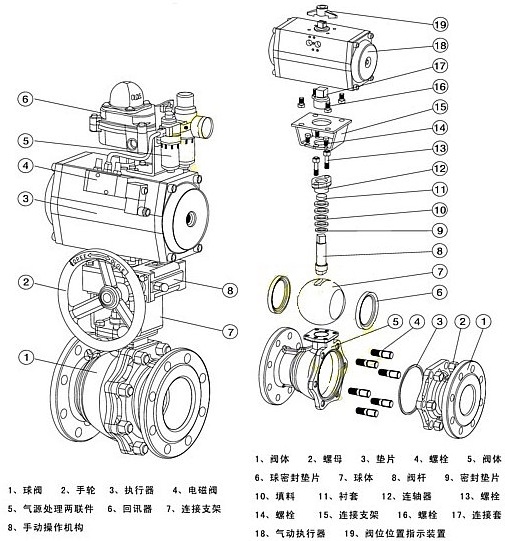

零部件材质请参照上图
附件选项:
① 根据不同控制和要求可选择下列附件:
② 限位开关回讯器:远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开。
⑥ 三联件:可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构:转动手轮机构,可实现手动开、关阀。
⑧ 电气定位器:根据电流信号(4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)
⑨ 气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制
⑩ 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)

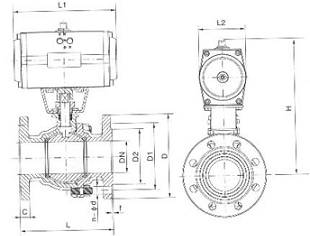

Q641F型不锈钢气动球阀产品外形与结构尺寸:公称通径
尺 寸(mm)
DN(mm)
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
130
105
75
14
4-14
130
105
75
16
4-14
150
150
75
16
4-14
25
140
115
85
14
4-14
140
115
85
16
4-14
160
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
165
145
110
16
4-18
165
145
110
18
4-18
200
200
110
18
4-18
50
203
160
125
16
4-18
203
160
125
20
4-18
230
230
125
20
4-18
65
222
180
145
18
4-18
222
180
145
22
8-18
290
290
145
22
8-18
80
241
195
160
20
8-18
241
195
160
22
8-18
310
310
160
22
8-18
100
305
215
180
20
8-18
305
230
190
24
8-23
350
350
190
24
8-23
125
356
245
210
22
8-18
356
270
220
28
8-25
400
270
220
28
8-25
150
394
280
240
24
8-23
394
300
250
30
8-25
480
300
250
30
8-25
200
457
335
295
28
12-23
457
360
310
34
12-25
600
375
320
38
12-30
安装与维护:
a. 气动执行器可与阀门直接安装连接,也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度,并转动灵活,无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下,当向上或水平时,应连接弯管,使排气口向下。
e. 调试前应确认空气管道畅通,气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时,应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件,应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次,每年检修一次。
常见故障及检测、排除的方法:故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验,检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质,更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力(0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞,更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
