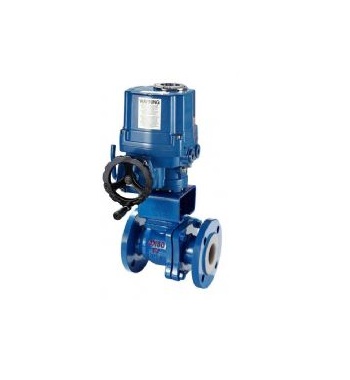

- 产品名称: FBQ941F46防爆电动衬氟球阀
- 产品介绍:
由OHQ系列防爆电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯，故具有可靠的耐腐蚀性和密封性。
FBQ941F46防爆电动衬氟球阀产品简介：
由OHQ系列防爆电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46)，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
设计特点：
1. 耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2. 采用软密封阀座，密封性能好。
3. 体积小，重量轻，结构简单，安装维修方便。
4. 流阻小，流通能力
FBQ941F46防爆电动衬氟球阀产品性能参数和零部件材料：型 式
直通两分式铸造球阀
公称通径
DN15～200mm
公称压力
PN1.0、1.6MPa
连接形式
法兰连接
材 料
ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上 阀 盖
与阀体一起铸造
填 料
聚四氟乙烯
介质温度
-20～+150℃
阀芯形式
球型阀芯
流量特性
快开特性
阀 座
聚四氟乙烯
材 料
ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
阀芯转角
90°
FBQ941F46防爆电动衬氟球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN
L
D
D1
D2
f
b
n-Φd
W
H
15
140/130
95
65
45
2
14
4-Φ14
231
350
20
140/130
105
75
55
2
16
4-Φ14
231
370
25
150/1340
115
85
65
2
16
4-Φ14
231
375
32
165
135
100
78
2
18
4-Φ18
231
385
40
180/165
145
110
85
3
18
4-Φ18
231
390
50
200/203
160
125
100
3
20
4-Φ18
231
435
65
220/222
180
145
120
3
20
4-Φ18
261
460
80
250/241
195
160
135
3
22
4-Φ18
261
465
100
280/305
215
180
155
3
24
8-Φ18
285
612
125
320/356
245
210
185
3
26
8-Φ18
285
625
150
360/394
280
240
210
3
28
8-Φ23
325
700
200
457
335
295
265
3
30
8-Φ23
325
740
备注：此数据仅供参考，以实物为准,如有更改，恕不另行通知
