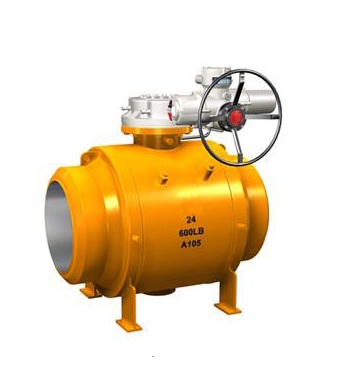

- 产品名称: Q961长输管线球阀
- 产品介绍:
内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。
Q961长输管线球阀产品简介:
根据用户的需求,为满足在硫化环境下的抗硫化应力裂化的要求,我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀,抗硫化能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩径齐备,并可配多种驱动装置,是化工、石油炼制,天然气开采与输送系统理想的用阀选择。
产品执行标准:结度长度核
CB12221-89 ANSI B16.10
法兰尺寸按
JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接标准按
CB12224-89 ANSI B16.25
检验试验按
JB/T 9092-89 API 598
产品性能参数:
公称压力 PN(MPa)
最高使用压力
试验压力 (MPa)
压力级 Pressure class
最高使用压力
试验压力 (MPa)
(Mpa)
壳体
高压液密封
低压气密封
(Mpa)
壳体 Shell
高压液密封
低压气密封
1.6
1.6
2.4
1.76
0.6
CLASS150
1.94
2.94
21.6
0.6
2.5
2.5
3.75
2.75
CLASS300
5.1
7.67
5.62
4.0
4.0
6.0
4.4
CLASS600
10.2
15.3
11.23
6.4
6.4
9.6
7
CLASS900
15.1
23
16.85
1O.0
10.0
1.5
1.1
CLASS1500
25.1
37.5
27.5
适用介质
天然气、液化气、石油等介质
适用温度
-28℃~≤150℃
驱动方式
蜗轮传动、气动、电动、气液联动等
Q961长输管线球阀产品零部件材料:
序号NO
零件名称
材质 Material
Accessorv name
GB
ASTM
1
阀体 Body
WCB、A105
A1 82 F31 6
2
弹簧 Spring
60Si2Mn
31 6
3
密封圈 eat
增强聚四氟乙烯 RPTFE
4
球体 Ball
A105+ENP
A182F316
5
键 Key
45
316
6
填料 Stuffing
PTFE
PTFE
7
阀杆 Stem
2Cr13+镀镍磷 2Cr13+ENP
316
8
填料压盖 Gland
WCB
A216-WCB
9
支架 Yoke
WCB A2
6-WCB
1O
压套 Cover
A105
316
11
“ O”型密封圈“O”Ring
橡胶 Rubber
橡胶 Rubber
12
滑动轴承 Sliding bearing
不锈钢 +PTFE
316+PTFE
13
螺柱 Stud
35CrMoA
316
14
螺母 Nut
35
316
15
阀盖 Bonnet
WCB A2
6-WCB
16
阀座 Seat Ring
A105+ENP
316
17
垫片 Gasket
柔性石默 +不锈钢
柔性石默+316
Craphite stainless steel
Craphite+316
18
底盖 Bottom cover
A105
316
19
固定轴 Fixed spindle
1Cr13
A276-410
20
螺钉 Screw nial
35
316
21
排污螺塞 Blowofscrew
25
316
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
