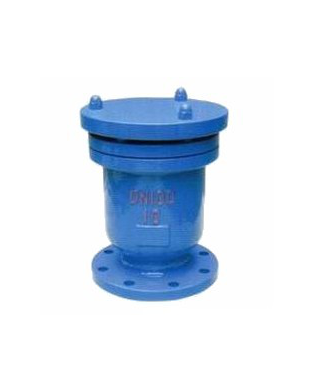

- 产品名称: P41X P42X快速排气阀
- 产品介绍:
适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
P41X P42X快速排气阀产品简介:
适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
产品工作原理:
管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
产品特点:
1. 能够排除管道中的气体,减少阻力节约能源。
2. 当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3. 排气能力是普通双孔排气阀多倍。
4. 浮球托架为不锈钢,使用寿命长,安全可靠。
产品性能参数:
公称压力:1.0-1.6MA
公称通径:DN25-DN200
适用介质:水、油等非腐蚀性液体
适用温度:0-100度
P41X P42X快速排气阀零部件材料:名称
材质
阀体
球墨、铸铁
阀盖
球墨、铸铁
浮球
不锈钢
杠杆架
不锈钢
杠杆架
铝青铜
塞头
铝青铜
结构图与尺寸:
公称通径DN
D
D1
D2
D3
H
Z-φd
25
115
85
65
140
285
4-14
50
160
125
102
160
340
4-14
80
195
160
135
205
490
4-16
100
215
180
158
240
545
8-18
150
280
240
212
300
615
8-23
200
335
295
268
380
730
8-23
P41X P42X快速排气阀安装说明:
安装要求:
1. 于安装前,请先检查并清除主体内的杂物。
2. 在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容纳技术人员调整及维护工作。
3. 若快速进排气阀安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
4. 若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。
安装位置选择:
排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部最高点,排气阀的安装位置有多种,只有对整个管道综合考虑,才能使排气效果达到最佳。常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。另外,每隔500~1000m需安装一个排气阀。
常见问题
给水管道内气体的来源:
1. 直接进气:初始未充水的管道或管道使用中放空时的进气。自由状态空气的进气:如管道进口,负压管道系统或设备封闭不严,以及当管道系统中形成负压时气体从排气阀、排气管等处进入的气体。
2. 溶解在水中释放出来的气体:清水中溶解的空气有2%,污水中有3%。原来,山后初家的取水井地下水富含气体,是管道内气体过多的主要原因。
管道存气产生的危害:加大沿程摩阻,加大局部阻力,造成管道水压试验失真等。
