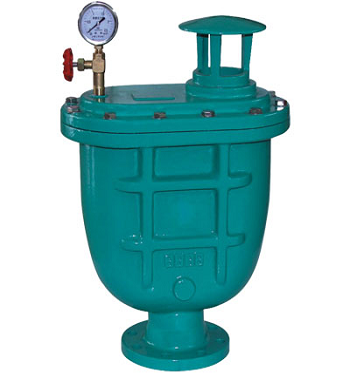

- 产品名称: CARX复合式排气阀
- 产品介绍:
用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求
CARX复合式排气阀产品简介:
用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
产品作用原理:
当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。
产品结构与用途:
为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。
装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
CARX复合式排气阀每小时排气量表:规格DN
25
50
80
100
150
200
250
300
350
400
立方米/小时
2-88
85-352
22-904
34-1413
76-3179
135-8831
212-8831
305-12717
415-17309
542-22608
产品性能参数:
1. 介质:清水
2. 温度:常温
3. 阀体:灰铸铁HT200
4. 浮球与塞头:不锈钢
5. 密封材料:丁晴橡胶
6. 阀体试验打压:1.5mpa
7. 浮球、密封试验打压:0.05-1.1MPA不漏水
零部件材料:序号
名称
材质
1
阀体
HT200
2
阀盖
HT200
3
浮球
SUS 304
4
杠杆架
铸铜ZH59
5
杆
铸铜ZH59
6
塞头
丁睛橡胶NBR
CARX复合式排气阀结构图与尺寸:
型号
公称通径 DN(mm)
尺寸(mm)
H
L
L1
D
D1
D2
z-φd
CARX-1.0 CARX-1.6
20
375
290
180
105
75
55
4-12
25
375
290
180
115
85
65
4-14
50
480
360
205
160
125
100
4-14
80
520
405
245
195
160
135
4-18
100
530
405
245
215
180
155
4-18
