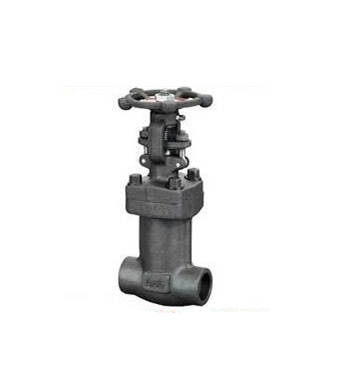

- 产品名称: WJ61锻钢波纹管截止阀
- 产品介绍:
主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。
WJ61锻钢波纹管截止阀产品简介：
采用国外金属波纹管密封技术制造，高性能的弹性金属波纹管，伸缩疲劳寿命特别长。
采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。
产品使用范围：
主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
设计标准：
① 设计和制造标准按照：ASME B16.34，MSS-SP-117，BS1873
② 结构长度按照：ASME B16.10
③ 连接端尺寸按照：ASME B16.5，ASME B16.25
④ 检验和测试按照：API598
⑤ 德标锻钢波纹管截止阀设计标准
⑥ 设计和制造标准按照：DIN3356
⑦ 结构长度按照：DIN3202
⑧ 连接端尺寸按照：DIN2543-2546或可选
⑨ 检验和测试按照：DIN3230
⑩ 国标锻钢波纹管截止阀设计标准
11 设计和制造标准按照：GB12235
12 结构长度按照：GB12221
13 连接端尺寸按照：JB/T79，GB9113，HG20592
14 检验和测试按照：JB/T 9092、GB/T13927
设计特点：
与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
WJ61锻钢波纹管截止阀结构特点：
a. 双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
b. 结构合理、密封可靠、性能优良、造型美观。
c. 没有流体损失，降低能源损失，提高工厂设备安全。
d. 密封面堆焊Co基硬质合金，耐磨，耐腐，抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
e. 坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
f. 截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。
g. 阀杆升降位置指示更直观。
产品性能参数和零部件材料：序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
波纹管
SS
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料压套
A276420
A182F304
10
填料压板
A216WCB
A351CF8
12
阀杆螺母
A276420
手轮
A197
13
锁紧螺母
A1942H
A1944
A1948
A1948M
销钉
A276420
A182F304
活节螺栓
A193B7
A193B16
A193B8
A193B8M
螺母
A1942H
A1944
A1948
A1948M
垫圈
SS
14
铭牌
SS
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃～425℃
—29℃～550℃
—29℃～200℃
注意：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢；AS=合金钢；SS=不锈钢；

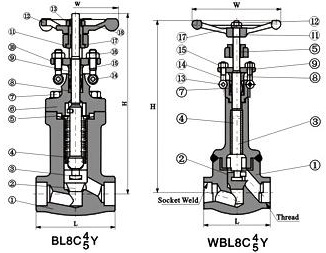

WJ61锻钢波纹管截止阀产品外形与结构尺寸：
NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
L1
79
79
92
111
120
120
140
L
79
79
92
111
120
152
172
H(开)
220
220
225
244
321
321
347
W
100
100
100
125
160
160
180
重量
螺栓式
3.2
3
4.8
7.9
11
16.8
25.2
焊接式
3
2.8
4.8
7
9.6
13.5
20.25
安装注意事项：
1) 手轮、手柄操作的截止阀可安装在管道的任何位置上。
2) 手轮、手柄及伟动机构，不允许作起吊用。
3) 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
