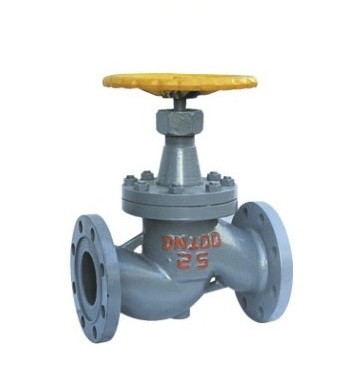

- 产品名称: J41B氨用截止阀
- 产品介绍:
高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。
J41B氨用截止阀产品简介：
经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。
氨用截止阀工作原理：
氨气阀门的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。
使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。
都装有安全阀。它是保护氨气减压阀并使之安全使用的装置，也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。
设计特点：
1) 中通法兰为方形结构，阀杆采用间杆连接。
2) 阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3) 密封面采用巴氏合金，密封性能好，使用寿命长。
J41B氨用截止阀产品性能参数：
试验压力：公称压力 PN(MPa)
试验压力 (MPa)
壳体强度试验
密封试验
1.6
2.4
1.76
2.5
3.75
2.75
适用介质：液、气、氨、氮、氢
适用温度： -10℃-150℃
产品零部件材料：产品类型
零件名称
阀体、阀盖
阀杆
填料
密封面
垫片
紧固件
J41B-16/25C
铸钢
碳钢
聚四氟乙烯
巴氐合金
石棉橡胶板
优质碳钢
J41B-16/25Q
球墨铸铁
碳钢
聚四氟乙烯
巴氏合金
石棉橡胶板
优质碳钢
J41B-16/25K
可锻铸铁
碳钢
聚四氟乙烯
巴氏合金
石棉橡胶板
优质碳钢
J41B氨用截止阀产品外形与结构尺寸：
公称通径
主要外形尺寸及连接尺寸(mm)
DN(mm)
L
D
D1
D2
D6
b
f
f2
z-d
H
DO
J41B-16C J41B-16Q J41B-16K
10
130
90
60
40
35
14
2
4
4-14
196
120
15
130
95
65
45
40
14
2
4
4-14
196
120
20
150
105
75
55
51
16
2
4
4-14
196
140
25
160
115
85
65
58
16
2
4
4-14
204
160
32
180
135
100
78
66
18
2
4
4-18
208
160
40
200
145
110
85
76
18
3
4
4-18
248
200
50
230
160
125
100
88
20
3
4
4-18
248
200
65
290
180
145
125
110
22
3
4
4-18
321
240
80
310
195
160
135
121
24
3
4
8-18
325
240
100
350
215
180
155
150
24
3
4.5
8-18
371
280
125
400
245
210
185
176
26
3
4.5
8-18
400
320
150
480
280
240
210
204
26
3
4.5
8-23
432
320
200
600
335
295
265
260
30
3
4.5
12-23
654
400
250
650
405
335
320
313
32
3
4.5
12-25
745
500
300
700
460
410
375
364
34
3
4.5
12-25
852
600
氨用截止阀使用方法：
按使用要求的不同，氨气减压阀有许多规格。高进口压力大多为，低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，高出口压力为。
安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
应严禁接触油脂，以免发生火警事故。
停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。
应避免撞击振动，不可与腐蚀性物质相接触。
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
