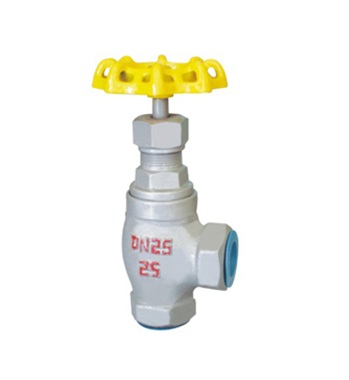

- 产品名称: J14B氨用内螺纹角式截止阀
- 产品介绍:
广泛应用于冶金、化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域。
J14B氨用内螺纹角式截止阀产品简介：
广泛应用于冶金、化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域。
氨用截止阀工作原理：
1) 高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。
2) 使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。
3) 都装有安全阀它是保护氨气减压阀并使之安全使用的装置，也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。
设计特点：
1) 最佳的产品设计，采用CAD辅助设计。
2) 完美的密封性能。
3) 结构紧凑、体积小、重量轻。降低运输费用、减少安装时间。
4) 最佳的防锈、防腐保护。表面使用特殊的防锈材料，内外表面用特殊配方和工艺处理，保证清洁不生锈，不锈钢阀杆采用特殊技术的磨光。
J14B氨用内螺纹角式截止阀主要性能参数：序号
氨阀名称
型号规格
公称通径
公称压力
适用介质
适用温度
（mm）
（MPa）
1
氨直角式截止通阀
J14B-25Z-DN10
10
2.5
氨
-40~+150℃
2
氨直角式截止通阀
J14B-25Z-DN15
15
2.5
氨
-40~+150℃
3
氨直角式截止通阀
J14B-25Z-DN20
20
2.5
氨
-40~+150℃
4
氨直角式截止通阀
J14B-25Z-DN25
25
2.5
氨
-40~+150℃
5
氨直角式截止通阀
J14B-25Z-DN32
32
2.5
氨
-40~+150℃
试验标准：
产品零部件材料：公称压力PN（MPA）
试验压力PS（MPa）
适用介质
适用温度（℃）
2.5
壳体
密封
氨气、氨液等 NH3
巴氏合金-40℃-+150℃
四氟-40℃-+200℃
2.75
3.75
零件名称
阀体、阀盖
密封圈
填料
填料压盖
阀杆
垫片
J14B-25Z
灰铸铁
巴氏合金
聚四氟乙烯
碳 钢
聚四氟乙烯
J14F-25Z
灰铸铁
聚四氟乙烯
J14B氨用内螺纹角式截止阀产品外形与结构尺寸：
口径
阀体长（L）
全 开（H）
全关（H1）
手轮直径（D0）
连接方式
DN10
50
110
120
80
3/3“管柱螺纹
DN15
50
130
145
100
1/2“管柱螺纹
DN20
55
140
155
100
3/4“管柱螺纹
DN25
60
160
175
120
1“管柱螺纹
DN32
77
-
185
140
11/4“管柱螺纹
氨用截止阀使用方法：
① 按使用要求的不同，有许多规格。高进口压力大多为，低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，高出口压力为。
② 安装时应确定其连接规格是否与使用系统的接头相一致。采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
③ 严禁接触油脂，以免发生火警事故。
④ 停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。
⑤ 氨用截止阀应避免撞击振动，不可与腐蚀性物质相接触。
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
