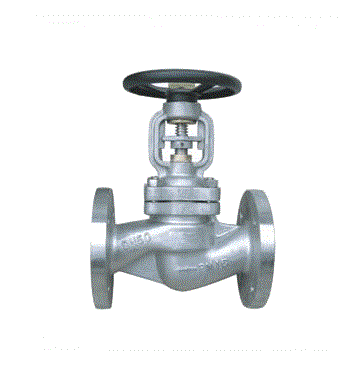

- 产品名称: WJ41H不锈钢波纹管截止阀
- 产品介绍:
适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
WJ41H不锈钢波纹管截止阀产品简介:
启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降螺母设在阀体上)。只适用于全开和全关,不允许作调节和节流。适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
产品执行标准:结构形式
BB-BG-OS&Y
驱动方式
手动
电动
设计标准
GB12235
结构长度
GB12221
连接法兰
GB9113、JB/T79、HG20596
试验和检验
JB/T9092、GB/T13927
设计特点:
a. 产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
b. 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
c. 阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。
WJ41H不锈钢波纹管截止阀产品性能参数:公称压力
壳体试验压力
密封试验压力
适用温度
(MPa)
(MPa)
(MPa)
(℃)
1.6
2.4
1.76
≤350℃
2.5
3.75
2.75
4
6
4.4
6.4
9.6
7.04
产品零部件材料:
序号NO.
名称part name
材质material
1
阀体body
SS304、SS316
2
阀瓣disc
2CR13、SS304、SS316
3
轴销hinge pin
SS304、SS316
4
波纹管组件bellows combination
SS304、SS316L
5
阀盖bonnet
WCB、SS304、SS316
6
填料packing
柔性石墨Flexible graphite、PTFE
7
压套gland
25#、304、316
8
定位片locator
25#、304、316
9
阀杆螺母stem nut
铜合金ZQA19-4
10
手轮hand wheel
碳钢carbon steel
11
并帽cap
25#
12
油杯oil cup
黄铜brass
13
六角螺母hexagon nut
ASTMA193 2H、A193-8、A193-8M
14
双头螺栓bolt
ASTMA193 B7、A193-B8、A193-B8M
15
垫片gasket
柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16
阀杆stem
2Cr13、SS304、SS316
WJ41H不锈钢波纹管截止阀产品外形与结构尺寸:
型号
WJ41-16P
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W(手轮直径)
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
13.5
19
26
36
46
74
102
168
270
420
620
型号
WJ41-25P
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W(手轮直径)
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14
20
27
37
48
77
105
172
3100
520
690
安装注意事项:
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构,不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
