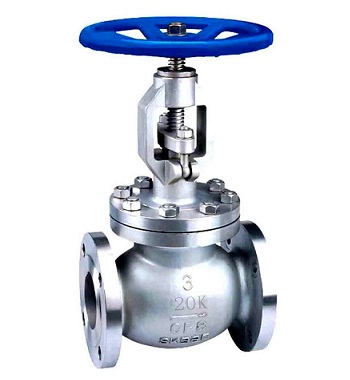

- 产品名称: J41H日标截止阀
- 产品介绍:
广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
J41H日标截止阀产品简介：
适用于全开和全关，不允许作调节和节流。属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关于日标截止阀的力比开日标截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
产品执行标准：设计与制造
结构长度
法兰尺寸
压力-温度
试验—检验
JIS B2071 B2081
JIS B2002
JIS B2212 B2214
JIS B2071 B2081
JISB2003
产品工作原理：
日标法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式/杆升降，手轮不升降，也有升降 旋转杆式〔手轮与阀杆一起旋转升降，螺母设在阀体上〕。
J41H日标截止阀设计特点：
1) 与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2) 密封面不易磨损、擦伤，密封性较好，寿命较长。
3) 启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
产品零部件材料：名称
材料
阀体、 阀盖、 阀瓣
A216 WCB
A352 LCB
A217 WC6
A217 WC9
A217 C5
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
阀杆
A182 F6
A182 F304
A182 F316
A182 F304L
A182 F316L
阀杆螺母
ZcuAl10Fe3 Bronze
手轮
KTH350-10
螺柱
A193-B7 A320-L7 A193-B8
螺母
A194-2H A1 94-7 A194-8
J41H日标截止阀产品外形与结构尺寸：
J41H/W-10K
DN
10K
mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
108
95
70
52
12
4-φ15
241
100
20
3/4
117
100
75
58
14
4-φ15
241
100
25
1
127
125
90
70
14
4-φ19
242
130
40
1 1/2
1165
140
105
85
16
4-φ19
286
160
50
2
203
155
120
100
16
4-φ19
360
200
65
2 1/2
216
175
140
120
18
4-φ19
380
200
80
3
241
185
150
130
18
8-φ19
415
250
100
4
292
210
175
155
18
8-φ19
465
250
125
5
356
250
21O
185
20
8-φ23
515
300
150
6
406
280
240
215
22
8-φ23
545
350
200
8
495
330
290
265
22
12-φ23
675
450
250
10
622
400
355
325
24
12-φ25
787
600
300
12
698
445
400
370
24
16-φ25
895
650
J41H/W-20K
DN
20K
mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
152
95
70
52
14
4-φ15
259
130
20
3/4
178
100
75
58
16
4-φ15
281
160
25
1
203
125
90
70
16
4-φ19
315
200
40
1 1/2
229
140
105
85
18
4-φ19
356
200
50
2
267
155
120
100
18
8-φ19
420
200
65
2 1/2
292
175
140
120
20
8-φ19
465
250
80
3
318
200
160
135
22
8-φ23
490
300
100
4
356
225
185
160
24
8-φ23
590
350
125
5
400
270
225
195
26
8-φ25
690
400
150
6
444
305
260
230
28
12-φ25
760
450
200
8
559
350
305
275
30
12-φ25
450
250
10
622
430
380
345
34
12-φ27
787
600
300
12
711
480
430
395
35
16-φ27
895
650
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
