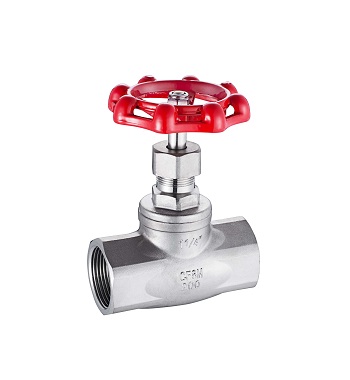

- 产品名称: J11W美标内螺纹截止阀
- 产品介绍:
适用于水、油、气及硝酸、醋酸等场合。主要用来接通或截断管路中的介质。一般不用于调节流量。
J11W美标内螺纹截止阀产品简介:
用硅溶胶精密铸造的不锈钢阀体,引进国外先进加工的工艺,结构合理、造型美观。适用于水、油、气及硝酸、醋酸等场合。主要用来接通或截断管路中的介质。一般不用于调节流量。
产品执行标准:
a. 设计制造按GB12235-89
b. 结构长度按GB12221-89
c. 法兰尺寸按JB/G79-94
d. 阀门检查和试验按GB13927
产品工作原理:
主要用来切断(或接通)管路介质,适用于化工等行业的硝酸、醋酸等场合。采用明杆支架式,螺栓连接阀盖结构,旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。
具有良好的强度、刚度和流通能力。阀盖上设计了上密封座,在全开状态下使填料密封更为可靠,并方便填料的更换。
适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。
J11W美标内螺纹截止阀设计特点:
① 引进国外先进加工的工艺,结构较简单,造型美观,制造与维护都较方便。
② 密封面不易磨损、擦伤密封性较好,寿命较长。
③ 启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。
④ 硅溶胶精密铸造:不锈钢阀体、阀盖。适用于水、油品、蒸汽、气体及某些腐蚀性液体。
产品性能参数:公称压力
PN
2.5,4.0,6.4
MPa
强度试验压力
PT
3.8,6.0,9.6
低压气密封试验压力
0.6
高压密封试验压力
3.0,4.8,7.6
适用介质
J11W-(16-64)C
J11W-(16-64)P
J11W-(16-64)R
水、油品、气
硝酸类
醋酸类
适用温度
-40~180℃
产品零部件材料:
零件名称
J11W-(16-64)C
J11W-(16-64)P
J11W-(16-64)R
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Tii
CF8
CF8M
阀盖
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18NI12Mp2Ti
304
304
316
阀杆
1Cr18Ni9Ti
1Cr18Ni9Ti
18Ni12Mo2Ti
304
304
316
密封圈
304,316
填料
聚四氟乙烯
J11W美标内螺纹截止阀产品外形与结构尺寸:
NPS
d
H
L
W
1/2
15
105
50
70
3/4
20
108
60
70
1
25
135
65
80
1 1/4
32
145
75
80
1 1/2
40
155
85
90
2
50
185
95
100
