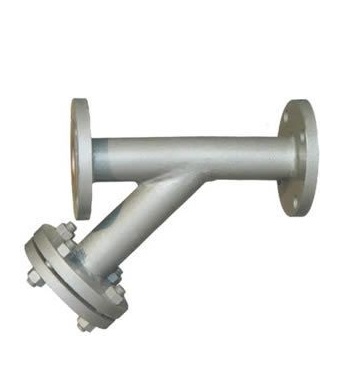

  • 产品名称:    SBY系列泵用过滤器
  • 产品介绍:
    具有结构紧凑。使用方便。过滤能力大,压力损失小。安全可靠,价格低廉等优点。
  • SBY系列泵用过滤器产品简介:
           是石油、化工等输送管线上必不可少的设备,具有结构紧凑。使用方便。过滤能力大,压力损失小。安全可靠,价格低廉等优点。本产品规格齐全,适用性强,若将它安装在泵的入口或系统管线的有关部位。既可延长泵及一系列设备的使用寿命。又能保证整个系统安全稳定地进行。

    选用原则:
    a. 对于易燃、易爆、有毒的介质,以及小口径管道过滤器可选用承插焊连接,对焊连接的过滤器,经常需要检修更换的,宜选用法兰连接的过滤器
    b. 过滤器的本体材料应与相应的管道材料一致或相当,滤网无特殊要求时,一般均为不锈钢丝网。
    c. 对固体杂质含量较多的、粘度较大的工作介质,选过滤面积较大的篮式过滤器为宜。
    d. 滤网目数的选择应考虑能满足工艺过程的需要或对泵、压缩机等流体输送机械起到保护作用的目的。

    产品结构和工作原理:
        它由直管和按一定角度的相应支管组成,支管内置有相应过滤面积的过滤筒和滤网。一般情况下(使用压力≤2.5MPa)流体先通过滤筒内,将杂质滤在筒底,滤液经滤网流出进入泵体,当使用压力较高时(≥2.5MPa),考虑到延长滤网的寿命,流体先通过滤网将杂质滤在滤筒与支管的环隙底部,滤液经滤筒上部流出进入泵体。
       停车或清洗时,旋开支管底部旋塞,放尽残料或拆卸支管底部闷板,取出滤筒清洗即可。

    SBY系列泵用过滤器滤网规格:

    滤网规格(目/英寸)

    10

    20

    30

    40

    50

    60

    80

    100

    120

    可截颗粒(μm)

    2000

    850

    600

    425

    300

    250

    180

    150

    125

    滤网规格(目/英寸)

    140

    170

    200

    230

    270

    325

    400

    500

    600

    可截颗粒(μm)

    106

    90

    75

    63

    63

    45

    38

    29

    18

    零部件材料:

    序号

    零件名称

    材质

    A类

    B类

    C类

    1

    法兰

    A3

    1Cr18Ni9Ti

    根据用户具体要求,进行特殊设计选材

    2

    截流档板

    A3

    1Cr18Ni9Ti

    3

    滤筒

    20#

    1Cr18Ni9Ti

    4

    主管

    20#

    1Cr18Ni9Ti

    5

    闷板

    A3

    1Cr18Ni9Ti

    6

    旋塞

    A3

    1Cr18Ni9Ti

    7

    螺栓螺帽

    A3/35#

    1Cr18Ni9Ti

    8

    滤网

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    9

    支管

    20#

    1Cr18Ni9Ti

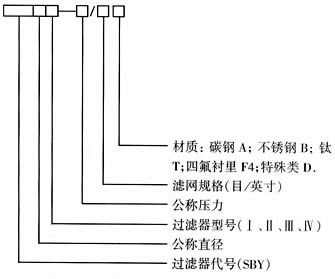

    SBY系列泵用过滤器结构图与技术参数:
    整体铸造螺纹连接式过滤器(SBYAⅠ型),见图1,表1(DN15~50,PN≤4.0MPa)

    公称直径

    结构尺寸(PN≤4.0MPa)

    管塞

    DN

    Do

    L

    H

    N

    15

    RC1/2"

    120

    160

    ZG1/4"

    20

    RC3/4"

    130

    170

    ZG1/4"

    25

    RC1"

    140

    175

    ZG1/4"

    32

    RC1 1/4"

    170

    185

    ZG1/4"

    40

    RC1 1/2"

    190

    195

    ZG1/4"

    50

    RC2"

    220

    210

    ZG3/8"

    整体铸造承插焊连接式过滤器(SBYAⅡ型),见图2、表2(DN15~40,PN≤10.0MPa)


    公称直径

    结构尺寸(PN≤4.0MPa)

    管塞

    DN

    Do

    L

    H

    N

    15

    21.8/18.5

    120

    170

    ZG1/4"

    20

    27.4/25.5

    130

    180

    ZG1/4"

    25

    34.2/32.5

    140

    185

    ZG1/4"

    32

    42.9/38.5

    170

    210

    ZG1/4"

    40

    48.8/48.5

    190

    220

    ZG1/4"

    3.整体铸造法兰连接式过滤器(SBYAⅢ型),见图3、表3(DN32~250,PN≤2.5MPa)

    公称直径

    结构尺寸

    管塞

    DN

    L

    H

    N

    32

    240

    160

    ZG3/8"

    40

    250

    160

    ZG3/8"

    50

    270

    190

    ZG3/4"

    65

    290

    200

    ZG3/4"

    80

    360

    250

    ZG3/4"

    100

    410

    280

    ZG3/4"

    150

    515

    360

    ZG3/4"

    200

    660

    450

    M20×1.5

    250

    870

    670

    M20×1.5

    整体铸造异径法兰连接式过滤器(SBYAⅢ D型),见图4、表4(DN40×32~250×200,PN≤2.5MPa)


    公称直径

    结构尺寸

    管塞

    DN

    L

    H

    N

    40×32

    240

    160

    ZG3/8"

    50×40

    250

    160

    ZG3/8"

    80×50

    270

    190

    ZG3/4"

    80×65

    290

    200

    ZG3/4"

    100×65

    360

    250

    ZG3/4"

    100×80

    360

    250

    ZG3/4"

    150×100

    410

    280

    ZG3/4"

    200×100

    515

    360

    ZG3/4"

    200×150

    660

    450

    M20×1.5

    250×200

    870

    670

    M20×1.5

    维护与保养:

    1) 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
    2) 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
    3) 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
    4) 如发现不锈钢钢丝网变形或损坏,需马上更换。
