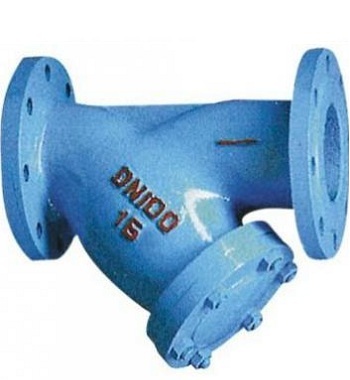

  • 产品名称:    YFG型液化气过滤器
  • 产品介绍:
    保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。
  • YFG型液化气过滤器产品简介:
         广泛用于液化气、石油气、蒸汽、空气、水、油品等多种介质的管线中;保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

    产品特点:
    a. 抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小。重量轻。
    b. 滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
    c. 过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品、或根据用户要求定做。
    d. 伸缩型特点:拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

    过滤器选型的一般原则:
    ① 进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
    ② 公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。
    ③ 孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
    ④ 过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器
    ⑤ 过滤器阻力损失计算:水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。

    YFG型液化气过滤器产品性能参数:
    1) 最大允许压力:1bar、2bar、6bar、10bar、16bar、25bar
    2) 工作温度:-15℃-+80℃
    3) 液化气过滤器适用介质:城市煤气、天然气、液化石油气、人工煤气等多种无腐蚀性气体

    零部件材料:

    要主零件部件材料表

    Code

    Parts

    Materials

    序号

    零件名称

    材料

    1

    Bodv

    Carbon steel Stainless Steel

    阀体

    碳钢、不锈钢

    2

    Filter Core Net

    Stainless Steel

    滤芯网

    不锈钢

    3

    Gasket

    Metal graphite

    垫片

    金属石墨

    4

    Gauze Filter Cap

    Carbon steel Stainless Steel

    滤网盖

    碳钢、不锈钢

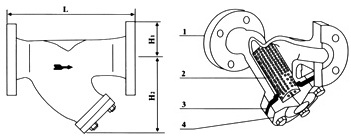

    YFG型液化气过滤器结构图与尺寸:


    Model

    Nominal

    Connection

    Nominal

    Max.Allowable

    External Dimensions(mm)外形尺寸

    产品型号

    Diameter(DN)

    连接方式

    Pressure (MPa)

    TMP(℃)



    公称通径



    公称压力

    最高允许温度

    L

    H1

    H2

    YFG

    15—20

    Flange法兰

    1.6—4.0

    425

    160

    53

    70

    25

    150

    58

    95

    YFG

    32

    Flange法兰

    1.6—4.O

    425

    1 80

    73

    120

    YFG

    40

    Flange法兰

    1.6—4.0

    425

    200

    75

    1 35

    YFG

    50

    Flange法兰

    1.6—4.0

    425

    230

    80

    1 65

    YFG

    65

    Flange法兰

    1.6—4.0

    425

    270

    93

    1 80

    YFG

    80

    Flange法兰

    1.6—4.O

    425

    290

    1 00

    1 89

    YFG

    1 00

    Flange法兰

    1.6—4.0

    425

    310

    1 1 0

    235

    YFG

    125

    Flange法兰

    1.6—4.0

    425

    400

    125

    280

    YFG

    1 50

    Flange法兰

    1.6—4.0

    425

    430

    143

    345

    YFG

    200

    Flange法兰

    1.6—4.O

    425

    500

    170

    410

    YFG

    250

    Flange法兰

    1.6—4.0

    425

    590

    203

    610

    YFG

    300

    Flange法兰

    1.6—4.0

    425

    650

    230

    690

    YFG

    350

    Flange法兰

    1.6—4.0

    425

    700

    255

    780

    安装说明:
    1.液化气过滤器通常应安装在调压器之前,且必须根据其上标明的气体流动方向安装;
    2.液化气过滤器是由可洗的合成材料组成,安装过滤器要注意盖子能够方便地打开,便于清洁和检查;
    3.液化气过滤器可以安装在水平和垂直的管道上,不要把过滤器安装在不稳固的基础上;
    4.在检修之前,请您务必确认液化气过滤器内没有燃气之后,将过滤网卸下,用肥皂水清洗,然后自然风干,再重新安装。

    维护与保养:
    1. 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
    2. 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
    3. 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
    4. 如发现不锈钢钢丝网变形或损坏,需马上更换。
