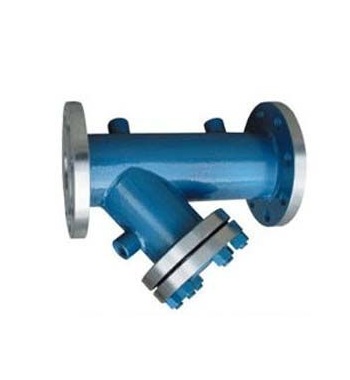

- 产品名称: BGL41H保温Y型过滤器
- 产品介绍:
主要用于石油、化工、沥青、冶金、制药、食品等各类系统中，防止以输送常规下会凝固的高粘度介质回流。
BGL41H保温Y型过滤器产品简介：
用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其他设备的进口端，过滤器用来清除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构简单，阻力小，排污方便等特点。过滤器一般用水滤网采用18~30目/英寸，通气滤网40~100目/英寸，如用户有特殊要求过滤网可定制。
在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。
采用夹套保温设计，夹套采用碳素钢或不锈钢焊接比铸造的更加耐压牢固。保温过滤器具有良好的保温保冷特性，且能有效降低管路中介质热量损失。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中，防止以输送常规下会凝固的高粘度介质回流。
BGL41H保温Y型过滤器产品技术参数：型号
连接形式
公称压力MPa
试验压力MPa
工作压力MPa
壳体材料
过滤网材料
适用介质
BGL41H-10
法兰
1
1.1
1
灰铸铁
1.1
水、油和气等
BGL41H-16
法兰
1.6
1.76
1.6
球墨铸铁
1.76
BGL41H-26
法兰
2.5
2.75
2.5
碳钢
2.75
BGL41H保温Y型过滤器结构图与尺寸：
通径DN
结构尺寸
夹套
管塞N
半夹套
全夹套
L
H
进口a
进口b
蒸汽压力
20
20/50
370
235
G1/2
G1/2
≤1.0MPa
ZG1/2"
25
25/50
370
235
G1/2
G1/2
32
32/65
390
275
G1/2
G1/2
40
40/65
390
285
G3/4
G3/4
ZG3/4"
50
50/80
420
295
G3/4
G3/4
65
65/100
450
330
G3/4
G3/4
80
80/125
500
370
G3/4
G3/4
100
100/150
575
415
G3/4
G3/4
125
120/200
650
450
G3/4
G3/4
150
150/200
700
525
G25
G25
200
200/250
890
610
G25
G25
铸铁法兰尺寸（标准JB78）
口径DN
外径DN
螺栓孔中心圆直径
连接凸出部分直径D2
连接凸出部分高度f
法兰厚度b
螺栓孔径和数量Z-∮d
PN=0.1MPa PN=0.25MPa PN=0.6MPa
32
120
90
70
2
16
4-14
40
130
100
80
3
16
4-14
50
140
110
90
3
16
4-14
65
160
130
110
3
16
4-14
80
185
150
125
3
18
4-18
100
205
170
145
3
18
4-18
125
235
200
175
3
20
8-18
150
260
225
200
3
20
8-18
200
315
280
255
3
22
8-18
225
340
305
280
3
22
8-18
250
370
335
310
3
24
12-18
300
435
395
362
4
24
12-23
350
485
445
412
4
26
12-23
400
535
495
462
4
28
16-23
450
590
550
518
4
28
16-23
500
640
600
567
4
30
16-23
600
755
705
670
5
30
20-25
700
860
810
775
5
30
24-25
800
975
920
880
5
30
24-30
900
1075
1020
980
5
30
24-30
1000
1175
1120
1080
5
30
28-30
1200
1375
1320
1280
5
30
32-30
维护与保养：
a. 过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护。
b. 当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
c. 清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
d. 如发现不锈钢钢丝网变形或损坏，需马上更换。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
