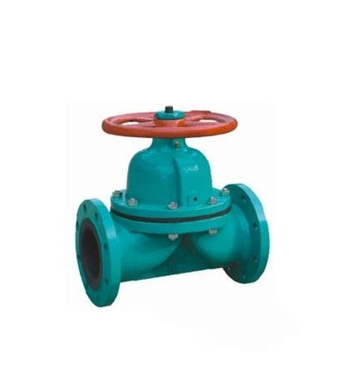

- 产品名称: G41W,G41J屋脊式隔膜阀
- 产品介绍:
专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
G41W,G41J屋脊式隔膜阀产品简介:
专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
产品执行标准:
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
产品特点:
隔膜阀是一种特殊形式的截断阀；
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
G41W,G41J屋脊式隔膜阀产品测试:
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
产品性能参数:公称通径
公称压力
工作压力
DN
Mpa
Mpa
15-150
1.5
1
200-350
0.6
0.4
400
0.25
零部件材料:
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

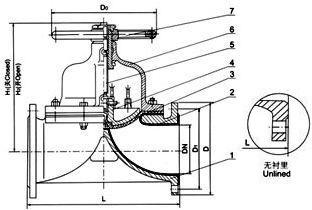

G41W,G41J屋脊式隔膜阀结构图与尺寸:
部件列表：
1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮公称通径
L
D
D1
n-φd
F
H1
H2
D0
质量
DN
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
15
125
95
65
4-14
2
105
116
120
4.5
20
135
105
75
4-14
2
117
128
120
4.5
25
145
115
85
4-14
2
121
135
120
5
32
160
140
100
4-18
2
132
150
120
7
40
180
150
110
4-18
3
156
176
140
9
50
210
165
125
4-18
3
169
195
140
12.5
65
250
185
145
4-18
3
200
236
200
19
80
300
200
160
4-18
3
216
256
200
25.5
100
350
220
180
8-18
3
270
322
280
40
125
400
250
210
8-18
3
315
380
320
62
150
460
285
240
8-22
3
378
458
320
80.5
200
570
340
295
8-22
4
518
638
400
146
250
680
395
350
12-22
4
583
720
500
240
300
790
445
400
12-23
4
698
778
500
334
350
900
505
460
16-22
4
723
883
500
371
400
1000
565
515
16-26
4
868
1078
640
584
