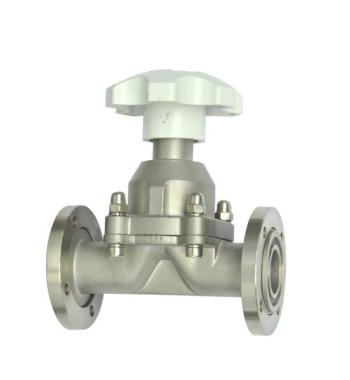

  • 产品名称:    GM41真空隔膜阀
  • 产品介绍:
    高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性。
  • GM41真空隔膜阀产品简介:
     高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性。

    产品执行标准:
    1. 设计与制造:GB122239
    2. 结构长度:GB12221、JB1688
    3. 法兰连接尺寸:GB4216、JB78GM

    GM41真空隔膜阀产品测试:
    1. 衬里层:电火花检测
    2. 试验与检验按GB/T13297标准
    3. 公称压力:PN(Mpa)
    4. 阀体:PN×1.5
    5. 密封:PN×1.1

    产品性能参数:
    1. 适用范围:105~1.3x10-4Pa
    2. 漏气率:6.7x10-4Pa.L/S
    3. 介质温度:
    4. 隔膜为丁腈橡胶时:-25℃~+80℃
    5. 隔膜为氟橡胶时:-30℃~+150℃

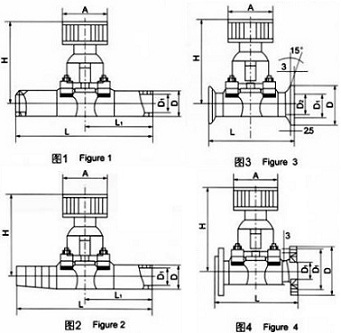

    GM41真空隔膜阀结构图与尺寸:

    I型连接管焊接(图1):焊接式

    型号

    DN

    D

    H

    A

    L

    L1

    GM-10C-H(I)

    10

    19

    80

    55

    240

    120

    GM-25C-H(I)

    25

    32

    105

    80

    240

    120

    GM-40C-H

    40

    45

    133

    100

    240

    120

    GM-50C-H

    50

    57

    157

    100

    240

    120

    GM-10D-H(I)

    10

    19

    77.5

    50

    150

    150

    GM-25D-H(I)

    25

    32

    105

    60

    75

    75

    II型连接管焊接(图2):焊接式

    型号



    DN

    D

    H

    A

    L

    L1

    GM-10C-H(II)



    10

    19

    80

    55

    195

    120

    GM-25C-H(II)



    25

    32

    105

    80

    236

    120

    GM-10D-H(II)



    10

    19

    77.5

    50

    150

    75

    GM-25D-H(II)



    25

    32

    105

    66

    175

    75

    III型连接管焊接(图3):快卸法兰

    型号

    DN

    D

    H

    A

    L

    L1

    GM-10C-KF

    10

    30

    12.2

    80

    55

    75

    GM-25C-KF

    25

    40

    26.2

    105

    80

    120

    GM-40C-KF

    40

    50

    41.2

    133

    100

    120

    IIII型连接管焊接(图4):法兰连接

    型号

    DN

    D

    H

    A

    L

    L1

    n-φc

    GM-10C

    10

    46

    36

    80

    55

    75

    4-φ6

    GM-25C

    25

    70

    55

    105

    80

    120

    4-φ7

    GM-40C

    40

    100

    80

    133

    100

    150

    4-φ9

    GM-50C

    50

    110

    90

    157

    100

    180

    4-φ9
