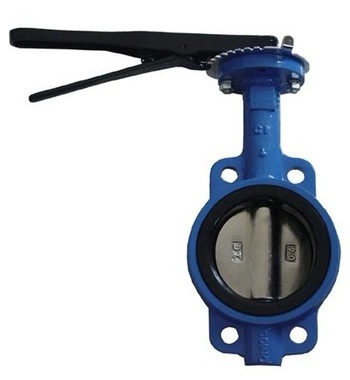

- 产品名称: D71X手柄对夹软密封蝶阀
- 产品介绍:
结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
D71X手柄对夹软密封蝶阀产品简介：
结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
产品执行标准：制造标准
GB/T 122387-89
结构长度标准
GB12221-89
法兰标准
GB9113-2000、GB17241.6-1998
检验标准
GB/T 13927-92
设计特点：
1. 本阀结构独特，操作灵活，省力，方便。
2. 蝶板采用框架结构，强度高，过流面积大，流阻小。
3. 密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
4. 本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
5. 整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6. 橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
7. 本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
D71X手柄对夹软密封蝶阀产品性能参数：公称通经DN（mm)
50～2000
50～1600
公称压力PN（MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
产品零部件材料：
零件名称
阀体
蝶板
阀轴
密封圈
填料
材料
WCB、QT450-10、HT200、HT250
2Cr13
丁腈耐油橡胶
柔性石墨

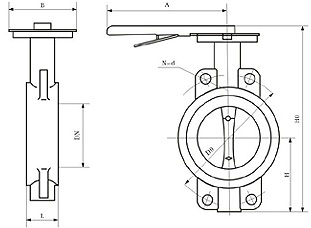

D71X手柄对夹软密封蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】DN
外形连接尺寸（mm）
0.6MPa
1.0MPa
1.6MPa
（mm）
L
H
HO
A
B
DO
N-d
DO
N-d
DO
N-d
50
43
63
235
270
110
110
4/14
125
4/18
125
4/18
65
46
70
250
270
110
130
4/14
145
4/18
145
4/18
80
46
83
275
270
110
150
4/18
160
8/18
160
8/18
100
52
105
316
270
110
170
4/18
180
8/18
180
8/18
125
56
115
340
310
110
200
8/18
210
8/18
210
8/18
150
56
137
376
310
110
225
8/18
240
8/22
240
8/22
200
60
164
430
353
150
280
8/18
295
8/22
295
8/22
250
68
206
499
353
150
335
12/18
350
12/22
355
12/26
300
78
230
570
380
150
395
12/22
400
12/22
410
12/26
