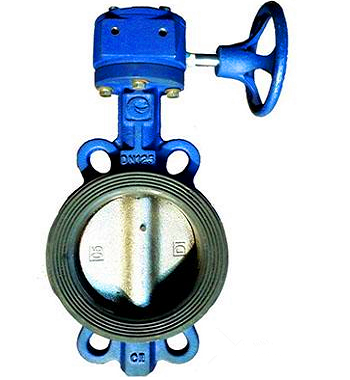

- 产品名称: D371J蜗轮对夹式衬胶蝶阀
- 产品介绍:
采用中线型设计,其阀门主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成。
D371J蜗轮对夹式衬胶蝶阀产品简介:
采用中线型设计,其阀门主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成,可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。被广泛应用于给排水,污水,建筑,空调,石油,化工,食品,医 ,轻纺,造纸,水电,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用。
执行标准:
1. 设计标准:GB/T2238-1989
2. 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
3. 结构长度:GB/T12221-1989
4. 压力试验:GB/T13927-1992;JB/T9092-1999
D371J蜗轮对夹式衬胶蝶阀设计特点:
a. 本阀结构独特,操作灵活,省力,方便。
b. 蝶板采用框架结构,强度高,过流面积大,流阻小。
c. 密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
d. 本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
e. 整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
f. 橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
g. 本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
产品性能参数:公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
D371J蜗轮对夹式衬胶蝶阀检测试验:
衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
产品零部件材料:零件
阀体
蝶板
密封圈
阀杆
填料
材料
球墨铸铁、铸钢、合金钢、不锈钢
铸钢、不锈钢及特殊材料
各种橡胶、聚四氟
2Cr13、不锈钢
O型圈、柔性石墨
密封材料的选择和适用温度:
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度(℃)
0~+80
-20~+82
-40~+125
-30~+15
-70~+150
-23~+150
-20~+85
-30~+93

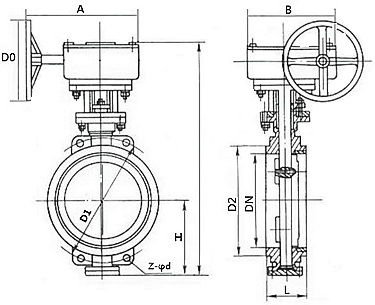

D371J蜗轮对夹式衬胶蝶阀产品外形与结构尺寸:
公称通径
外形尺寸(mm)
DN(mm)
L
D1
D
Z-φd
H
H0
A
B
D0
50
43
165
125
4/18
63
306
193
125
150
65
46
185
145
4/18
70
321
193
125
150
80
46
200
160
8/18
83
346
193
125
150
100
52
220
180
8/18
105
387
193
125
150
125
56
250
210
8/18
115
411
193
125
150
150
56
285
240
8/22
137
447
193
125
150
200
60
340
295
8/22
164
572
283
165
220
250
68
395
350
12/22
206
646
283
165
220
300
78
445
440
12/22
230
738
334
175
280
350
78
505
460
16/22
248
761
334
175
280
400
102
565
515
16/26
289
877
425
210
320
450
114
615
565
20/26
320
938
425
210
320
500
127
670
620
20/26
343
993
425
210
320
600
154
780
725
20/30
413
1131
425
210
320
700
165
895
840
24/30
478
1476
620
320
400
800
190
1015
950
24/33
525
1533
620
320
400
900
203
1115
1050
28/33
585
1655
620
320
400
1000
216
1230
1160
28/36
640
1765
620
400
400
1200
254
1455
1380
32/39
755
1995
620
400
400
