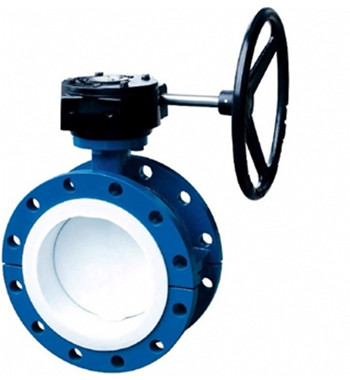

- 产品名称: D341F46蜗轮法兰式衬氟蝶阀
- 产品介绍:
适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用。
D341F46蜗轮法兰式衬氟蝶阀产品简介:
适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用,适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。
法兰式对接结构,阀体、阀座与阀芯内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。
产品执行标准:
1. 结构长度:GB/T12221-1989
2. 压力试验:GB/T13927-1992;JB/T9092-1999
3. 设计标准 :GB/T12238-1989;JB/T8527-199
4. 法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
D341F46蜗轮法兰式衬氟蝶阀设计特点:
a. 阀座镶在有弹性条的阀体槽内;
b. 轴的径向采用O型圈与金属垫的组合;
c. 采用可调性弹子定位,定位准确,结构简单;
d. 四级加载弹性密封,绝对保证了阀门内、外的零泄露;
e. 轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
f. 轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
g. 中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
h. 偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想;
产品性能参数:公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
产品零部件材料:
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
蝶板
WCB
CF8
CF8M
CF3
CF3M
阀杆
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
衬里/阀座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
紧固销
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
填料
PTFE(F4)
填料压盖
WCB
CF8
CF8M
CF3
CF8
支架
WCB
CF8
CF8
紧固螺栓
35
1Cr17Ni2
1Cr18Ni2
螺母
45
1Cr18Ni9
0Cr18Ni9

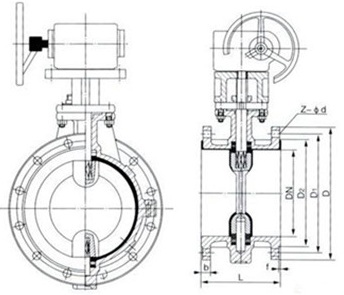

D341F46蜗轮法兰式衬氟蝶阀产品外形与结构尺寸:
公称通径
L
D
D1
D2
f
b
Z-φd
D
D1
D2
f
b
Z-φd
DN(mm)
PN1.0MPa
PN1.6MPa
50
108
160
125
100
3
20
4-φ18
160
125
100
3
20
4-φ18
65
112
180
145
120
3
20
4-φ18
180
145
120
3
20
4-φ18
80
114
195
160
135
3
22
4-φ18
195
160
135
3
22
8-φ18
100
127
215
180
155
3
22
8-φ18
215
180
155
3
24
8-φ18
125
140
245
210
185
3
24
8-φ18
245
210
185
3
26
8-φ18
150
140
280
240
210
3
24
8-φ23
280
240
210
3
28
8-φ18
200
152
335
295
265
3
26
8-φ23
335
295
265
3
30
12-φ23
250
250
390
350
320
3
28
12-φ23
405
355
320
3
32
12-φ25
300
270
440
400
368
3
28
12-φ23
460
410
375
4
34
12-φ25
350
290
500
460
428
4
30
16-φ23
520
470
435
4
38
16-φ25
400
310
565
515
482
4
32
16-φ25
580
525
485
4
40
16-φ30
450
330
615
565
532
4
32
20-φ25
640
585
545
4
44
20-φ30
500
350
680
620
585
4
34
20-φ25
705
650
608
4
46
20-φ34
600
390
780
725
685
5
36
20-φ30
840
770
718
5
54
20-φ41
700
430
895
840
800
5
40
24-φ30
910
840
788
5
54
24-φ41
800
470
1010
950
905
5
44
24-φ34
1020
950
898
5
54
24-φ41
900
510
1110
1050
1005
5
46
28-φ34
1120
1050
998
5
54
28-φ41
1000
550
1220
1160
1115
5
50
28-φ34
1255
1170
1110
5
60
28-φ48
