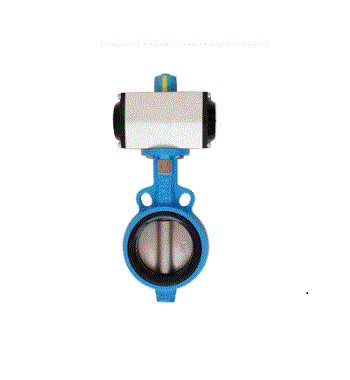

- 产品名称: D671X气动软密封蝶阀
- 产品介绍:
配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
D671X气动软密封蝶阀产品简介：
在引进国外先进技术的基础上进行特殊设计，精心制造的产品。气动软密封蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。
气动软密封蝶阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。气动软密封蝶阀在投产前以及投产后要做好专业养护工作，为阀门服务于生产运营中起着至关重要的作用，正确和有序有效的维护保养会保护阀门，使阀门正常发挥功能并且延长气动软密封蝶阀使用寿命。
D671X气动软密封蝶阀产品性能参数
性能偏差：回差
带定位器：小于全行程的2%
基本误差
带定位器：小于全行程的±2%
泄露量l / h
符合ANSI B16.104 IV级标准
可调范围R
50:01:00
阀体性能参数和试验标准：
公称通径DN（mm)
50～2000
50～1600
公称压力PN（MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
产品零部件材料：
零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨
D671X气动软密封蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】DN
L
H
H1
A
B
ФD
0.6MPa
1.0MPa
1.6MPa
50
43
77
309
180
200
88
99
99
65
46
85
320
180
200
108
118
118
80
46
95
340
180
200
124
132
132
100
52
105
360
180
200
144
156
156
125
56
129
405
180
200
174
184
184
150
56
132
450
270
280
199
211
211
200
60
165
607
270
280
254
266
266
250
68
197
659
270
280
309
319
319
300
78
234
742
380
420
363
370
370
350
78
283
792
380
420
413
429
429
400
102
325
887
450
470
463
480
480
450
114
369
935
480
490
518
530
548
500
127
404
985
480
490
568
582
609
600
154
470
1243
480
490
667
682
720
700
165
503
1346
640
660
772
794
794
800
190
571
1466
640
660
878
901
901
900
203
621
1565
750
860
978
1001
1001
1000
216
702
1781
850
900
1078
1112
1112
1200
254
818
1965
850
900
1295
1328
1328
