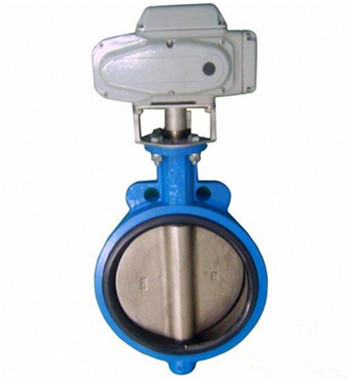

- 产品名称: D971X对夹式软密封电动蝶阀
- 产品介绍:
结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
D971X对夹式软密封电动蝶阀产品简介：
结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
阀体特点：
1. 本阀结构独特，操作灵活，省力，方便。
2. 蝶板采用框架结构，强度高，过流面积大，流阻小。
3. 密封材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
4. 本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
5. 整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6. 橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
7. 本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
执行机构特点：
a. 功能强劲:智能型、调节型、开关式。
b. 体积小巧：体积仅相当于同类产品的35%左右。
c. 保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
d. 使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
e. 智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
D971X对夹式软密封电动蝶阀产品性能参数：试验压力
公称压力PN（MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
阀体技术参数
公称通径
DN50～1200mm
阀座密封
橡胶等
公称压力
PN0.6、1.0、1.6Mpa
结构形式
中线对夹式
阀轴材质
碳素钢、304/316/316L不锈钢
适用温度
≤120℃
阀体材质
球墨铸铁、碳素钢、合金钢、不锈钢
适用介质
水、气、油品及弱腐蚀性流体
阀板材质
球墨铸铁、碳素钢、合金钢、不锈钢
特点
零泄漏、寿命长
执行机构参数
电源
AC110、220、380V/DC24
环境温度
-30°～80°
输出力矩
50N·M～2000N·M
手动操作
附带手柄操作
动作范围
0～90°±5°
限位
电气、机械二重限位
动作时间
9秒/15秒/30秒/60秒
防护等级
IP-67(防爆外壳:ExdⅡ BT4)
任选功能
开关型、无源触点型、阀位信号反馈型、智能调节型
输入信号
输入信号4-20mA，1-5V，0-10V；
输出信号:4-20mA，1-5V，0-10V
产品零部件材料：
零件
阀体
蝶板
阀轴
密封圈
填料
材料
WCB、QT450-10、HT200、HT250
2Cr13
丁腈耐油橡胶
柔性石墨
D971X对夹式软密封电动蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
外形尺寸（mm）
0.6MPa
1.0MPa
1.6MPa
DN（mm）
L
H
H1
L1
L2
D
Z-Фd
D
Z-Фd
D
Z-Фd
50
43
63
438
125
125
110
4-14
125
4-18
125
4-18
65
46
70
453
125
125
130
4-14
145
4-18
145
4-18
80
46
83
478
125
125
150
4-18
160
8-18
160
8-18
100
52
105
519
125
125
170
4-18
180
8-18
180
8-18
125
56
115
713
325
245
200
8-18
210
8-18
210
8-18
150
56
137
749
325
245
225
8-18
240
8-22
240
8-22
200
60
164
843
325
245
280
8-18
295
8-22
295
8-22
250
68
206
947
363
313
335
12-18
350
12-22
355
12-26
300
78
230
1013
363
313
395
12-22
400
12-22
410
12-26
350
78
248
1046
363
313
445
12-22
460
16-22
470
16-26
400
102
289
1135
363
313
495
16-22
515
16-26
525
16-30
450
114
320
1328
465
439
550
16-22
565
20-26
585
20-30
500
127
343
1226
546
481
600
20-22
620
20-26
650
20-33
600
154
413
1394
556
546
705
20-26
725
20-30
770
20-36
700
165
478
1534
556
546
810
24-26
840
24-30
840
24-36
800
190
525
1159
556
546
920
24-30
950
24-33
950
24-39
900
203
585
1748
706
617
1020
24-30
1050
28-33
1050
38-39
1000
216
640
1805
706
632
1120
28-30
1160
28-36
1170
28-42
1200
254
755
2035
706
632
1340
32-33
1380
32-39
1390
32-48
