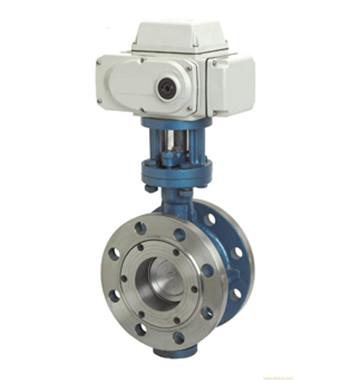

- 产品名称: D943H电动法兰三偏心蝶阀
- 产品介绍:
由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。
D943H电动法兰三偏心蝶阀产品简介：
属于长寿命、节能型电动蝶阀。由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。
配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。
因此电动三偏心法兰蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等自动化控制中。
D943H电动法兰三偏心蝶阀主要性能规范：公称通径DN(mm)
DN50～1200
公称压力
PN(MPa)
0.6
1
1.6
2.5
试验压力
强度试验
0.9
1.5
2.4
3.75
密封试验
0.66
1.1
1.76
2.75
低压气密试验
0.5～0.7
适用介质
空气、水、污水、蒸气、煤气、油品等
适用温度
碳钢：-29℃～400℃ 不锈钢：-40℃～600℃
阀体技术参数：
公称通径DN(mm)
50～600
泄露量
按GB/T4213-92，为Kv值的10-4
公称压力
PN1.0、1.6、2.5MPa
基本误差
±2.5%
连接形式
法兰式、对夹式
回差
±2.5%
密封形式
三偏心金属硬密封
死区
1% (可调)
流量特性
近似快开型
可调范围
50:01:00
配置
可配PSQ、HQ、UNIC、361RS、HR
控制方式
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
执行机构
等系列角行程电动执行机构
电动执行器技术参数：
电源电压
AC220/380V，50/60Hz
限位
电气、机械二重限位
输出力矩
50N·M～2000N·M
防护等级
相当于IP-65
动作范围
0～90° 0～360°
防爆等级
ExdII BT4；
动作时间
15秒/30秒/60秒
特殊要求可定制ExdII BT6
保护装置
过热保护
位置测量
可选装开关或电位计
环境温度
-30°～60°
驱动电机
8W/E
手动操作
同附带手柄操作
进线接口
PE1/2〞进线线锁
产品零部件材料：
零件名称
材料
零件名称
材料
阀体、蝶板
铸钢、合金钢、不锈钢、铬钼钢
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
填料
O型圈、柔性石墨

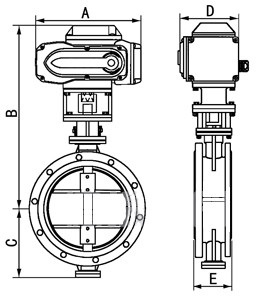

D943H电动法兰三偏心蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN（mm）
外形尺寸（mm）
额定功率
额定电流
A
B
C
D
E
50
155
353
82.5
104
108
15W
0.2A
65
208
362
92.5
115
112
25W
0.5A
80
208
368
100
115
114
25W
0.5A
100
208
392
110
115
127
25W
0.5A
125
256
407
125
127
140
50W
0.8A
150
256
446
142.5
127
140
50W
0.8A
200
256
489
170
127
152
90W
1.0A
250
288
514
197.5
164
250
120W
1.2A
300
288
568
222.5
164
270
120W
1.2A
350
288
629
252.5
164
290
150W
1.2A
400
288
662
282.5
164
310
150W
1.2A
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
