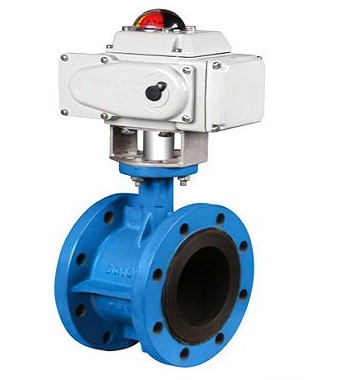

- 产品名称: D941J电动法兰式衬胶蝶阀
- 产品介绍:
电动衬胶蝶阀是对夹衬胶蝶阀或者法兰衬胶蝶阀配套电动执行器制造而成,蝶阀的蝶板安装于管道的直径方向。
D941J电动法兰式衬胶蝶阀产品简介：
电动衬胶蝶阀是对夹衬胶蝶阀或者法兰衬胶蝶阀配套电动执行器制造而成，蝶阀的蝶板安装于管道的直径方向。
电动衬胶法兰蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。
电动衬胶蝶阀分为电动衬全衬胶蝶阀(蝶阀的蝶板及与阀体连接的部位都有衬胶，和电动衬半衬胶蝶阀(蝶阀没有衬胶，而蝶阀与阀体连接的地方有衬胶)。
该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。
适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
设计特点：
1. 阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
2. 阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。
3. 气动衬胶蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。
4. 尼龙涂层与环氧树脂涂层相结合，符合环保要求。
5. 采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。
D941J电动法兰式衬胶蝶阀主要技术参数和产品零部件材料：公称通径
DN（mm）
50～800
公称压力
PN（MPa）
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O

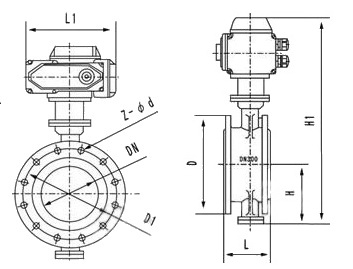

D941J电动法兰式衬胶蝶阀产品外形与结构尺寸：
公称通径 DN(mm)
50
65
80
100
125
150
200
250
300
350
400
L
90
90
100
115
130
140
150
250
270
290
310
L1
43
46
49
56
64
70
71
76
83
92
102
H
法兰式
63
70
83
105
115
137
164
206
230
248
289
对夹式
63
70
83
105
115
137
164
206
230
248
289
n-φd
4-18
4-18
8-18
8-18
8-18
8-22
12-22
12-26
12-26
16-26
16-30
H1
根据所配执行机构而定
A
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D
165
185
200
220
250
285
340
405
460
520
580
D1
125
145
160
180
210
240
295
355
410
470
525
安装说明：
1) 通电时禁止手动操作。
2) 禁止超负荷使用电动执行器。
3) 请确定输入电压和配线接点是否正确。
4) 请务必接对电源相序，以免阀门或执行器损坏。
5) 请不要安装在易爆气体周围，如需防爆订货时请说明。
6) 户外使用时最好给电动执行器外加防护盖子，防止老化。
7) 开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
