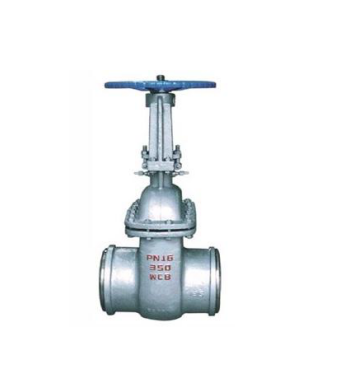

- 产品名称: DS/Z64H/Y水封闸阀
- 产品介绍:
适用于公称压力≦10.0MPa,工作温度≦425℃ ,工作介质为水、蒸汽、油和非腐蚀性气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。
DS/Z64H/Y水封闸阀简介:
适用于公称压力≦10.0MPa,工作温度≦425℃ ,工作介质为水、蒸汽、油和非腐蚀性气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。
操作传动方式:有手动/电动
阀门连接方式:有法兰和焊接两种
设计特点:
1. 本产品的阀盖填料室具有水密封结构,当接口通入压力0.6-1MPa 的水时,可使系统与大气隔离,保证系统具有良好的气密性。
2. DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3. 产品结构简单、紧凑合理、检修方便,使用寿命长。
4. 在管路上坐启闭装置用,必须处于全开或半开状态,不得用于调节流量。
DS/Z64H/Y水封闸阀产品性能参数:
试验压力:试验压力
公称压力PN/MPa
Test pressure
1
1.6
2.5
4.O
6.4
1O.0
壳体强度试验
1.5
2.4
3.8
6.O
9.6
15
Shell Strength test
密封试验
1.1
1.8
2.8
4.4
7
11.O
Seal test
上密封试验
1.1
1.8
2.8
4.4
7
11
Back seal test
气密封试验
0.5~O.7
Leak- proofness test
使用范围:
产品类别
适用温度/℃
适用介质
碳钢型(C)
≤425
水、蒸汽、油品、非腐蚀性气体
合金钢(I)
≤540
产品零部件材料:
产品类型
零件名称
阀体、阀盖、支架
阀杆
闸板、阀瓣、密封面
阀座密封面
阀杆螺母
填料
碳钢型(C)
WCB 25
1Crl3 或2Crl3
Crl3型不锈钢或硬质合金
不锈钢
铝青铜
柔性石墨
合金钢(I)
WC6 Cr5M01
38CrMoAlA 20CrlM01VA
钴基合金
硬质合金

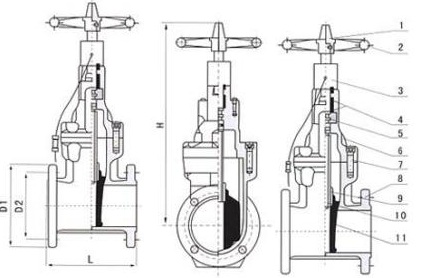

DS/Z64H/Y水封闸阀产品外形与结构尺寸:
DS/Z64H-16、25 DS/Z64Y-16I、25I公称通径DN/mm
L
α
H
DO
PNl.6/MPa
PN2.5/MPa
diameter
D
D1
D
D1
50
250
37o30'
334
250
58
50
64
4g
65
270
37o30'
439
250
75
65
82
67
80
280
37o30'
495
300
91
79
95
77
100
300
37o30'
575
350
11O
97
117
101
125
325
37o30'
587
350
136
121
144
126
150
350
37o30'
607
350
163
146
172
158
200
400
37o30'
740
400
223
202
223
202
250
450
37o30'
863
400
278
254
278
254
300
500
37o30'
990
400
330
305
330
305
350
550
37o30'
1137
500
382
352
382
352
400
600
37o30'
1523
500
432
399
432
39g
450
650
37o30'
1618
600
485
451
485
451
500
700
37o30'
1657
600
535
501
535
499
600
800
37o30'
1746
700
636
601
636
599
注:PN1.6(16)阀门允许作为PN1.0(10)压力选用
