- 产品名称: ZQDF内螺纹不锈钢活塞式电磁阀
- 产品介绍:
应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
ZQDF内螺纹不锈钢活塞式电磁阀概述:
通用类电磁阀，适用于多种介质管路的自动控制，尤其适和于无压差或低压力系统，如高位自流水糟，风机，水厂虹吸真空系统等。
特点:
分布直动活塞式
空军、海军配套产品
活塞结构、经久耐磨
动作响应迅速，高频率
工作压力范围广：-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa
德国工艺，出口系列，品质可靠。
用途:
应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
说 明：介质含有杂质，阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。
型号表示：ZQDF-1K，B：防爆;-1;≤90℃;-K:常开;-X:信号;-S:手动
ZQDF内螺纹不锈钢活塞式电磁阀技术参数:操作方法
常闭
通电打开、断电关闭
常开
通电关闭、断电打开（型号后加“K”表示）
参数↓型号→
ZQDF-1·ZQDF-2
介质温度
1型：≤60℃·2型：≤220℃
使用介质
1型
水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
2型
蒸汽、热水、热油、热空气等高温液体或气体
通径（mm）
15
20
25
32
40
50
连接尺寸（G）
1/2
3/4
1
1-1/4
1-1/2
2
压力（Mpa）
0~1.6
功率
AC：40W、DC：45W
电压偏差
允许波动±10%
材料
阀体
不锈钢
密封
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
环境温度
-20~60℃
连接方式
内螺纹
电气连接
接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65
使用电压
AC220V 50Hz/60Hz、DC:24V 其余根据要求
特殊选配
BZQDF防爆电磁阀
ZQDF-X信号反馈
ZQDF-S手动功能
防爆等级：ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气）
反馈电磁阀启闭状态及介质流动情况的开关信号
手动开启、关闭节省旁通
安装提示
优先采用线圈竖直向上，亦可根据需要安装
备注
DN32~50完全打开或关闭，至少需要0.05Mpa压差
外形尺寸:
通径DN
内螺纹接
外形尺寸
G
L
H
15
1/2
60
106
20
3/4
93
180
25
1
108
190
32
1-1/4
121
194
40
1-1/2
140
205
50
2
160
225

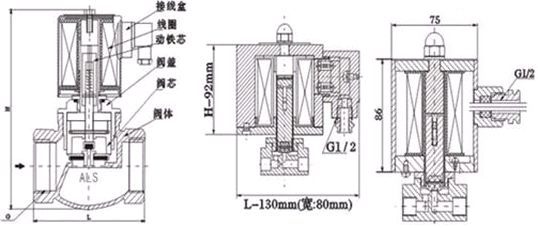

ZQDF内螺纹不锈钢活塞式电磁阀结构图片:
