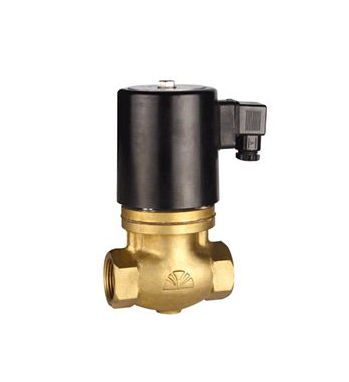

  • 产品名称:    ZCZ蒸汽电磁阀
  • 产品介绍:
     适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管路进行二位式自动和远程通断切换,实现温度自动控制。工作压差:0.04-1.0Mpa,公称压力:1.0Mpa 介质温度≤180℃。

  • ZCZ蒸汽电磁阀概述:
          适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管路进行二位式自动和远程通断切换,实现温度自动控制。工作压差:0.04-1.0Mpa,公称压力:1.0Mpa 介质温度≤180℃

    结构特点:
    1、 电磁先导式二次开阀结构,DN:100以上采用三次开阀结构,体积小,功率小。
    2、 导阀与主阀之间有良好的隔热和缓冲构件。
    3、 选用耐温、耐腐蚀优质磁性材料,活塞式及模压成型据悉氟乙烯阀口密封,高性能、长寿命。
    4、型式:常闭式或常开式。
    耐热:电磁部分、密封件部分用特种耐调温电工材料和密封材料,并应用了各种隔热措施。
    耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损
    耐冷凝:蒸汽管道的冷凝水是影响不锈钢高温电磁阀动作的重要因素,本阀则不受冷凝水影响。


    适用范围:
        适用于以水或液体,气体为介质,进行液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换。


    ZCZ蒸汽电磁阀技术参数:

    1

    最高工作压力

    1.6MPa〈1.0MPa〉

    2

    工作压差

    0.05~1.6MPa≥φ65以上 0.1~1.6MPa〈ZCZP系列0.04~1.0MPa〉

    3

    介质

    液体 气体 蒸汽 油 〈20CST

    4

    介质温度

    ≤180℃〈220℃

    5

    电压

    AC:380V;220V; 36V/50Hz DC:24V 110V 220V

    6

    绝缘等级

    B级

    7

    电源允许波动

    -15%~+10%

    8

    功率

    φ15~φ50 24W φ65~φ150 50W

    9

    响应时间

    φ15~φ50 开≤2秒 关≤3秒 φ65~φ150 开≤3秒 关≤5秒

    10

    安装方式

    介质流向与电磁阀箭头保持一致,线圈垂直向上,工作介质应清洁

    规格参数:

    型号

    连接方式

    连接尺寸

    L

    H

    KV值

    阀体材质

    ZCZ-15

    内螺纹

    G1/2〞

    81

    150

    3.1

    黄铜

    ZCZ-20

    内螺纹

    G3/4〞

    102

    160

    5


    ZCZ-25

    内螺纹

    G1〞

    110

    170

    9.5


    ZCZ-32

    内螺纹

    G11/4〞

    136

    195

    12


    ZCZ-40

    内螺纹

    G11/2〞

    131

    200

    21


    ZCZ-50

    内螺纹

    G2〞

    141

    210

    30


    ZCZ-15F

    法兰

    4-Ф13.5孔距Ф65

    120

    170

    3.1

    黄铜
    连体法兰

    ZCZ-20F

    法兰

    4-Ф13.5孔距Ф75

    125

    180

    5


    ZCZ-25F

    法兰

    4-Ф13.5孔距Ф85

    125

    193

    9.5


    ZCZ-32F

    法兰

    4-Ф17.5孔距Ф100

    140

    250

    12


    ZCZ-40F

    法兰

    4-Ф17.5孔距Ф110

    141

    233

    21


    ZCZ-50F

    法兰

    4-Ф17.5孔距Ф125

    158

    244

    30


    ZCZ40*

    内螺纹

    G11/2〞

    170

    220

    21

    阀体铸铁
    阀盖黄铜

    ZCZ-50*

    内螺纹

    G2〞

    187

    243

    30


    ZCZ-40*

    法兰

    4-Ф17.5孔距Ф110

    196

    240

    21


    ZCZ-50*

    法兰

    4-Ф17.5孔距Ф125

    205

    263

    30


    ZCZ-65F

    法兰

    4-Ф17.5孔距Ф145

    240

    320

    45


    ZCZ-80F

    法兰

    8-Ф17.5孔距Ф160

    255

    330

    70

    铸铁

    ZCZ-100F

    法兰

    8-Ф17.5孔距Ф180

    340

    370

    110


    ZCZ-125F

    法兰

    8-Ф17.5孔距Ф210

    400

    510

    220


    ZCZ-150F

    法兰

    8-Ф22孔距Ф240

    400

    570

    230

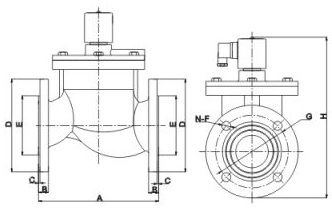

    ZCZ蒸汽电磁阀结构图片:
