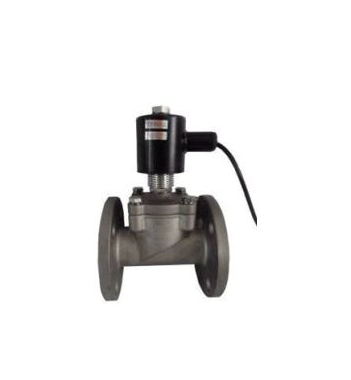

- 产品名称: ZCG超高温电磁阀
- 产品介绍:
一种先导直动型的电磁阀，其广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作温度在300℃以上的导热系统中。
ZCG超高温电磁阀概述:
一种先导直动型的电磁阀，其广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作温度在300℃以上的导热系统中。如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
结构原理:
原理结构：分步直动活塞型、先导活塞型 流体温度：C7组：≤350℃
标准电压：AC220V、DC24V (其它可特制)
流体范围：热水、蒸汽、导热油等高温介质
密封材料：PTFE、紫铜
电气连接：接线盒
防护等级：普通型IP54、防爆型IP56
防爆等级：dⅡBT4
应用范围:
应用应用于航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、 酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等
安装说明:
1、在安装电磁阀前：（1）请阅读本说明书，并核对电磁阀型号和规格；（2）冲洗管道。
2、电磁阀安装方向：介质流通方向应与阀体上箭头方向一致；电磁线圈部分应竖直向上。
3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。
4、本阀不可在爆炸危险场合使用。
5、电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养
ZCG超高温电磁阀技术参数:操作方式
常闭
通电打开、断电关闭
常开
通电关闭、断电打开（型号后加“-K”表示）
参数↓型号→
ZCGL
介质温度
≤450℃
使用介质
过热蒸汽、热空气、高温导热油等超高温液体或气体
通径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
连接尺寸(G)
1/2
3/4
1
1-1/4
1-1/2
2
压力（Mpa）
0.04~1.6
0~1.6
功率
AC：40W、DC：45W
电压偏差
允许波动±10%
材 料
阀体
不锈钢
密封
超强聚四氟乙烯PTFE·金属硬密封
环境温度
-40~80℃
连接方式
内螺纹·法兰
电气连接
接线盒电缆插座，防护等级IP65
使用电压
AC220V 50Hz/60Hz、DC:24V·其余根据要求
特殊选配
BZCGL防爆电磁阀
ZCGL-F
防爆等级:dIIBT4、dIICT5(含氢气）
法兰连接
安装提示
线圈竖直向上
备注
常开阀完全打开或关闭，至少需要0.1Mpa的压差

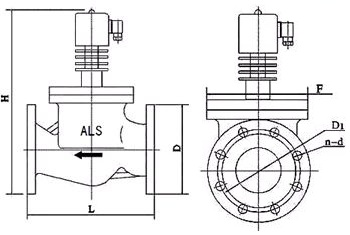

安装尺寸（mm）:
通径DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
外形尺寸
法兰尺寸
G
L
H
L
H
D
D1
F
n-d
15
1/2
92
215
115
240
95
65
4-φ14
20
3/4
92
215
115
250
104
75
4-φ14
25
1
110
220
125
250
115
85
4-φ14
32
1-1/4
120
235
150
265
140
100
4-φ18
40
1-1/2
140
245
160
290
150
110
4-φ18
50
2
160
265
190
310
156
125
4-φ18
65
240
300
185
145
160
4-φ18
80
310
390
200
160
185
4-φ18
100
350
410
220
180
205
4-φ18
125
400
480
250
210
265
8-φ18
150
480
515
285
240
310
8-φ18
200
600
570
340
295
340
12-φ22
250
680
640
405
355
410
12-φ26
300
750
695
460
410
460
12-φ26
ZCG超高温电磁阀结构图片:
