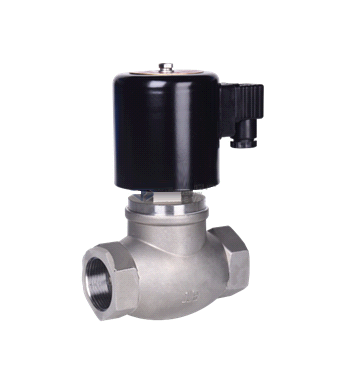

- 产品名称: ZBS出口系列高端不锈钢电磁阀
- 产品介绍:
工业工程控制系统常用的执行器，以实现对系统介质的遥控或程控，是以电磁力转换为机械力来实现开关目的的，由于电磁阀具有体积小、动作可靠、重量轻、操作简捷、维护方便等优点，应用已日趋广泛。
ZBS出口系列高端不锈钢电磁阀概述:
工业工程控制系统常用的执行器，以实现对系统介质的遥控或程控，是以电磁力转换为机械力来实现开关目的的，由于电磁阀具有体积小、动作可靠、重量轻、操作简捷、维护方便等优点，应用已日趋广泛。
特点:
1.零压力亦能打开主阀，低压差流量大，适用范围广,阀盖采用螺纹连接，拆装，维修方便
2.采用特种不锈钢制作，适用于食用流体、超净流体及腐蚀性介质
3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4.液体、气体、油品可混合使用，更加提高电磁阀的使用范围
5.特殊场合可持续长时间通电，采用耐高温材料，介质流体温度可达220℃
6.阀芯密封磨损可自动补偿，更加提高电磁阀的寿命和可靠性，经受二十年长期市场考验。
结构原理:
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。
常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
ZBS出口系列高端不锈钢电磁阀技术参数:技术参数
公称通径
DN8、10mm
连接方式
内螺纹
工作原理
分步直动式
阀体材质
不锈钢
密封材质
丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询
适用介质
液体、气体、水蒸气、油品及真空等
介质温度
W1:-20~80℃、W2:-20~130℃、W3:-20~220℃
环境温度
标准：-20~60℃
安装方式
水平安装 线圈垂直向上（其他方式请咨询）
防护等级
铁壳型:IP54 塑封型:IP65 防爆型:IP54
备注：特殊工况要求亦可根据客户实际情况设计制造。
ZBS出口系列高端不锈钢电磁阀选型说:
选型说明
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目）
直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。
ZBS出口系列高端不锈钢电磁阀电源参数:
电源参数
电源电压
AC:220V 110V 50/60HZ DC:24V 12V
额定
功率J6
AC34VA
DC30W
J8
AC32VA
DC20W
B型
AC40VA
DC37W
电压偏差
±10%
电气连接
普通型：标准接线盒
防爆型：标配G1/2”内置接线盒
ZBS出口系列高端不锈钢电磁阀功能选型:
产品功能选型
符号
功能名称
功能内容
B
防爆型
防爆等级Dii BT4
略
常闭
通电阀关、断电阀开
K
常开
通电阀关、断电阀开
备注
防爆合格证编号
GYB12.1474X
生产许可证编号
XK06-014-01624

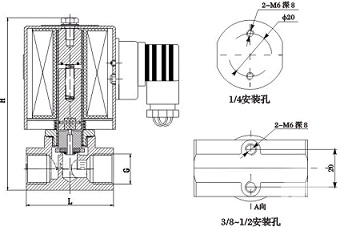

ZBS出口系列高端不锈钢电磁阀外形尺寸:
产品外形尺寸
型号规格
通径【mm】
接管螺纹
压力范围【bar】
外形尺寸
安装孔尺寸
J6
J8
B型
J6
J8
AC
DC
AC
DC
AC
DC
L
H
L
H
ZBS08
08
1/4、3/8
0.5~16
0.5~16
1~30
1~30
0.5~16
0.5~16
50
95
50
111
2-M6
ZBS10
10
3/8/1/2
0.5~16
0.5~16
1~30
1~30
0.5~16
0.5~16
60
104
60
120
2-M6
ZBS出口系列高端不锈钢电磁阀结构图片:
